消防工程重点施工工艺，图文并茂！

重点

1、强条：室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。

2、栓口中心距地 1.1m，阀门中心距箱侧面 140mm，距箱后内表面100mm; 消火栓箱体安装要平正，栓口不应安装在门轴侧。二次装修后应该重新标识明确，不应被装修遮盖。

重点

1、喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。

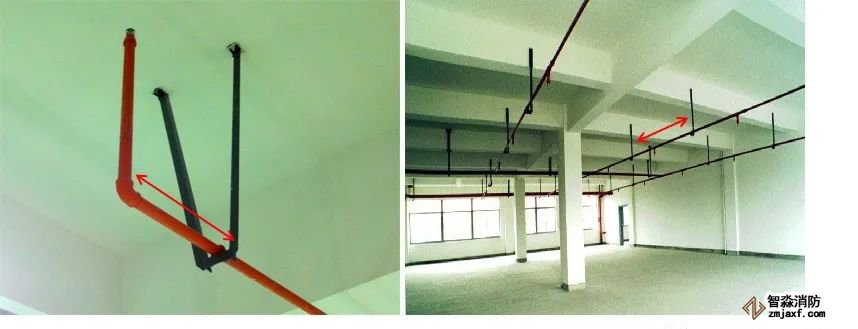

2、喷淋管道支、吊架与喷头之间的距离不宜小于300mm，与末端喷头之间的距离不宜大于750mm；喷淋配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于 1 个，吊架的间距不宜大于 3.6m；

重点

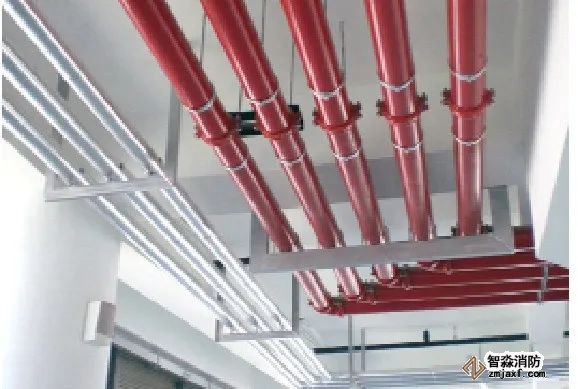

1、卡箍连接管道两端离卡箍 350mm 应对称设置吊架；

2、管道拐弯、分支、首末端以及超 过一定长度应根据情况设置固定式或者 防晃式支架。风管长度超过 20m，空调水 管超过 30m，柔性铸铁排水管超过 12m 均 应设置固定式或防晃式支吊架。

重点

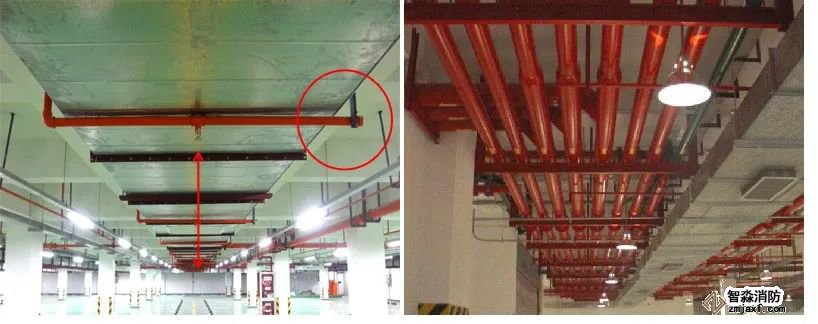

1、当梁、通风管道、排管、桥架宽度大于1.2 m时，增设的喷头应安装在其腹面以下部位。

2、喷淋管支管在主管上方，朝主管方向形成坡度，便于系统维护泄水。

重点

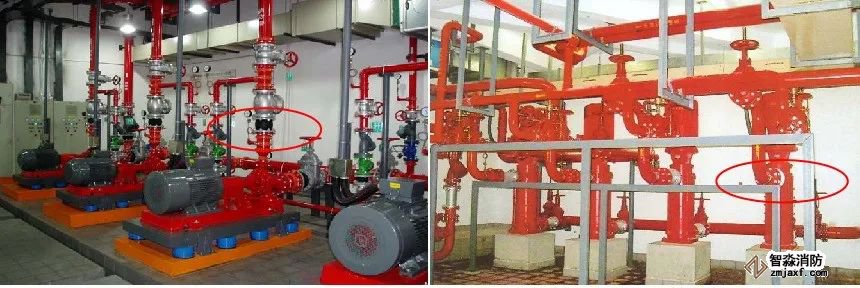

1、水泵基础旁应设有排水明沟，注意水泵接地应用软线连接在专用接地孔上，不应连接在地脚螺栓上；水泵的进出口处应设软接头。

2、大口径的阀门和部件处应设支架；同类阀门、管件、仪表、支架安装标高一致，排布成线、整齐美观；

重点

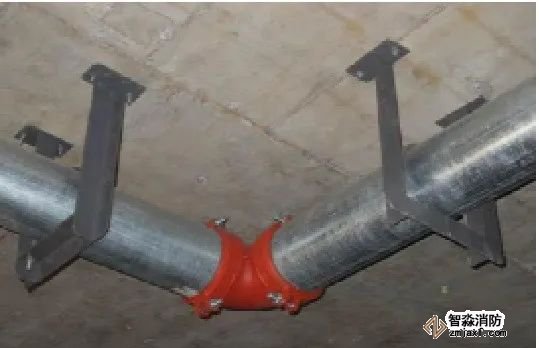

1、橡胶密封圈的唇边和外侧，需均 匀涂抹一层润滑剂或硅润滑剂；

2、两管之间缝隙对准橡胶密封圈中 心，保证管道中轴线保持一致，橡胶密 封圈部分不应延伸到槽中；

3、弯头两端 300mm 左右设置支架。
