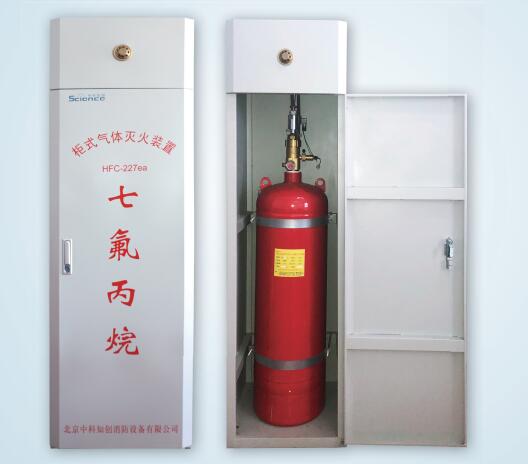

无管网七氟丙烷安装调试

无管网七氟丙烷安装调试

1、安装、调试

1.1安装准备

安装前必须认真阅读与本系统有关的说明书，熟悉工程设计方案。确保本灭火系统布置与设计图纸相符，各部件齐全且符合设计要求。

1.2安装




1）将灭火剂储瓶瓶组架放置于储瓶间，保证瓶组架平稳无晃动，用胀锚螺栓固定在地面上，以免震动和移位。

2）将安全阀装在集流管上的安全阀接口上，安全阀的泄压方向不能朝向操作面。

3）将集流管安装在瓶组架上用集流管抱箍固定。

4）安装灭火剂单向阀在集流管上。

5）将灭火剂储瓶放置于瓶组架上，高压软管安装在灭火剂单向阀和容器阀灭火剂出口之间，然后将储瓶用抱箍固定在瓶组架上，储瓶上灭火剂名称标识应朝向操作面，并按容器编号顺序排列。

6）将启动瓶瓶组架放置于储瓶间，保证瓶组架平稳无晃动后，用胀锚螺栓固定在地面上，以免震动和移位。

7）将启动瓶放置于瓶组架上用启动瓶抱箍固定，电磁驱动器应在确保调试完毕后再安装在启动瓶容器阀上。启动瓶上启动气体名称标识应朝向操作面，并按容器编号顺序排列。

8）安装储瓶间连接管和集散管，通过管道连接件与集流管连接，集散管用抱箍固定在启动瓶瓶组架上。

9）选择阀安装在集散管上，选择阀的机械应急启动手柄应安装在操作面一侧。

10）在选择阀灭火剂出口安装连接管，将压力信号器安装在此管的压力信号器接口上。

11）按照设计施工图安装启动管路，将启动瓶容器阀、选择阀（组合分配系统）、灭火剂储瓶容器阀连接起来，包括管路中的低泄高封阀和气体单向阀。

12）按设计施工图安装灭火剂输送管道，管道间选择合适的管道连接件相连，在储瓶间与选择阀灭火剂出口的连接管相连。

13）在防护区管道末端安装喷嘴。

14）连接火灾报警灭火控制器与电磁驱动器、压力信号器的线路。

15）检查各个安装连接部位，必须保证固定牢靠，管路连接密封处良好，线路连接无误。至此，整套七氟丙烷灭火系统安装完毕。

1.3安装灭火剂输送管道

管路系统必须严格按工程设计要求进行，管道的材料、通径、长度、表面处理、布置线路等按照GB50370-2005《气体灭火系统设计规范》和GB50263-2007《气体灭火系统施工及验收规范》进行安装，不得随意更改。

1.4喷嘴布置和安装

喷嘴的布置应满足灭火剂喷放时在防护区内均匀分布的要求，当保护对象为液体时，喷嘴射流不应朝向液体表面，安装在有粉尘的防护区内的喷嘴，应增设不影响喷射效果的防尘罩。

1.5调试

1）电磁驱动器启动试验：取下启动瓶上的电磁驱动器，拔出电磁驱动器保险销，接通测试电源（DC24V），试验电磁铁联动闸刀是否动作。试验完毕后，闸刀及电磁驱动器保险销应复位。

切记：调试电磁驱动器应离开瓶头阀单独进行。

2）储存压力检查：逆时针旋开压力表后面螺母至压力表显示（测压通道打开），指针在绿区为正常。检测完毕后，切记应旋紧螺母（关闭测压通道），避免压力表长期受压损坏和泄露。

3）反馈信号模拟：短接压力信号器的两条引线模拟喷放反馈信号。

4）火灾自动报警灭火控制器调试：分别进行自动、手动、紧急启动/停止等测试。应符合《气体灭火系统施工及验收规范》要求。

5）待消防部门验收合格、使用单位人员培训到位后，才可接通电磁驱动器的启动线路，拔掉电磁驱动器保险销，系统开始正式运行。
