消防给水管道的设置及安装要求

一、消防给水管道设置要求

室外消防给水管网：

　　1.两路消防供水时应采用环状管网，一路消防供水时可采用支状管网；

　　2.向管网输水的进水管不应少于两条，当其中一条发生故障时，其余的进水管应能满足供水要求；

　　3.管道的直径经计算确定，但不应小于DN100；

　　4.消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个。

室内消防给水管网：

　　1.管网应布置成环状，进水管宜设詈两条；当室外消火栓设计流量M20L/S,且室内消火栓不超过10个时，可布置成枝状；

　　2.管道管径应经计算确走，竖管管径不应小于DN100；

　　3.环状给水管道检修应符合下列规定:

　　 ①保证检修时关闭停用的竖管不超过1根，当竖管超过4根时，可关闭不相邻的2根

　　 ②每根竖管与供水横干管相接处应设置阀门

管道设计流速：设计流速不宜大于2.5m/s，任何消防管道的给水流速不应大于7m/s。

消防用水：消防给水管道内平时所充水的pH值应为6.0~9.0。

二、消防给水管道安装要求

管道：

　　1.架空管道的安装不应影响建筑功能的正常使用，不应影响和妨聘通行以及门窗等开启；

　　2.当设计无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合相关规定；

　　3.消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；

　　4.消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量；

　　5.架空皆道外应刷红色油漆或涂红色环圏标志，并应注明管道名称和水流方向标识。红色环圈标志，宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于2处。

管道支吊架：

　　1.支架、吊架的安装应固定牢固；

　　2.设计的吊架在管道的每一支撑点处应能承受5倍于充满水的管重，且管道系统支撑点应支撑整个消防给水系统；

　　3.管道支架的支撑点宜设在建筑物的结构上，其结构在管道悬吊点应能承受充满水管道重量另加至少114kg的阀门、法兰和接头等附加荷载；

　　4.管道支架或吊架的设置间距应满足要求；

　　5.当管道穿梁安装时，穿梁处宜作为一个吊架。

三、支架或吊架设置要求

　　1.下列部位应设置固定支架或防晃支架：

　　1)配水管宜在中点设一个防晃支架，但当管径小于DN50时可不设。

　　2)配水干管及配水管，配水支管的长度超过15m，每15m长度内应至少设1个防晃支架，但当管径不大于DN40可不设。

　　3)管径大于DN50的管道拐弯、三通及四通位置处应设1个防晃支架。

　　4)防晃支架的强度，应满足管道、配件及管内水的重量再加50％的水平方向推力时不损坏或不产生永久变形；当管道穿梁安装时，管道再用紧固件固定于混凝土结构上，宜可作为1个防晃支架处理。

　　另外，机械三通连接时，应检查机械三通与孔洞的间隙，各部位应均匀，然后再紧固到位；机械三通开孔间距不应小于1m，机械四通开孔间距不应小于2m。

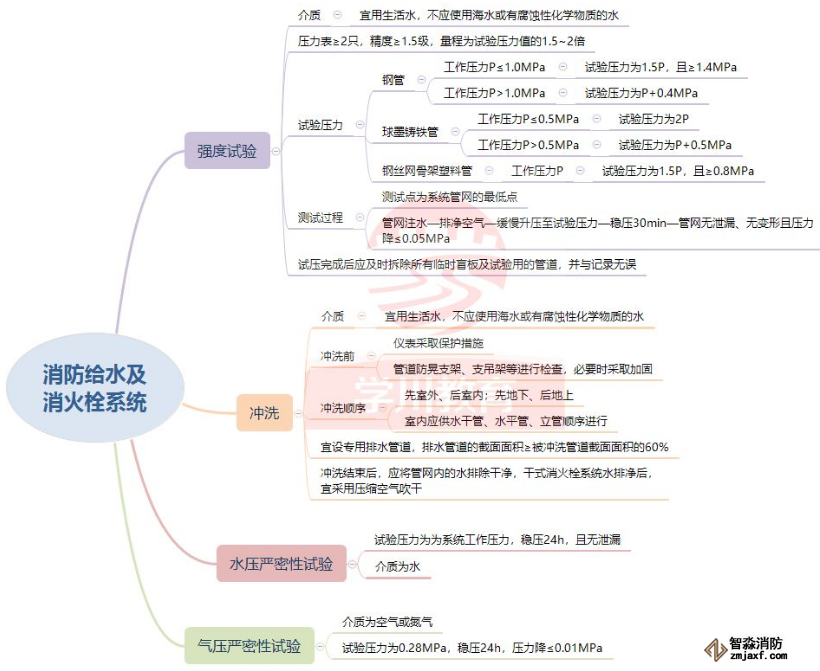

四、管网的试压、冲洗和严密性要求

　　管网安装完毕后，应对其进行强度试验、冲洗和严密性试验。

　　注意：对于干式、干湿式和预作用系统来讲，投入实施运行后，既要长期承受带压气体的作用，火灾期间又要转换成临时高压水系统，由于水与空气或氮气的特异性很大，所以只做一种介质的试验不能代表另一种试验的结果，应做水压试验和气压试验。
