应急照明灯

作者：消防改造安装时间：2019-06-12 11:23:32 来源：http://www.zmjaxf.com/

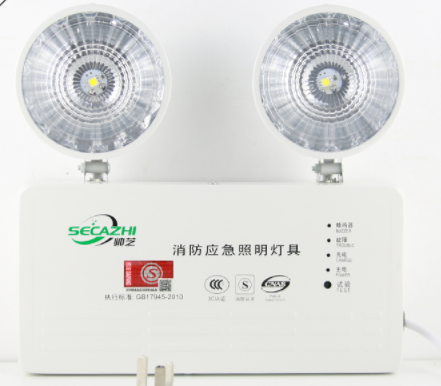

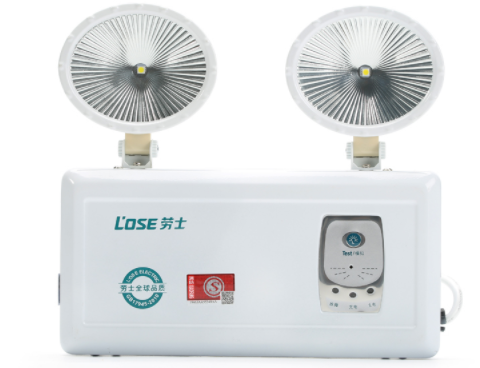

应急照明灯

产品简介：应急照明灯是在正常照明电源发生故障时，能有效地照明和显示疏散通道，或能持续照明而不间断工作的一类灯具。广泛用于公共场所和不能间断照明的地方。

商品详情常见问题(8)在线下单

应急照明灯是在正常照明电源发生故障时，能有效地照明和显示疏散通道，或能持续照明而不间断工作的一类灯具。广泛用于公共场所和不能间断照明的地方。

应急照明灯具由光源、光源驱动器、整流器、逆变器、电池组、标志灯壳等几部分组成。平时，36V通过光源驱动器，驱动光源正常照明，同时通过整流器对电池组进行电能补充，即使在下班后关断照明的情况下，整流器仍然工作在充电状态，以便使电池组始终处于饱满的战备状态。当遇到紧急情况，市电突然停止时，逆变器将自动启动逆变电路，把电池组的低压电能转换为高压电能，驱动光源继续照明。

功能与组成

疏散应急照明灯、标志灯，统称消防应急照明灯具，是防火安全措施中要求的一种重要产品。平时它要像普通灯具一样提供照明，当出现紧急情况，如地震、失火或电路故障引起电源突然中断，所有光源都已停止工作，此时，它必须立即提供可靠的照明，并指示人流疏散的方向和紧急出口的位置，以确保滞留在黑暗中的人们顺利地撤离。由此可见，应急照明灯是一种在紧急情况下保持照明和引导疏散的光源。

产品种类

一.消防应急照明灯

适用于：影剧院、商场、宾馆、银行、医院、公寓、人防工程、地下设施及其它要求不间断照明的场所。

应急照明灯可按工作状态和功能进行分类。按工作状态可分为 3类：①持续式应急灯。不管正常照明电源有否故障，能持续提供照明。②非持续式应急灯。只有当正常照明电源发生故障时才提供照明。③复合应急灯。灯应急照明灯具内装有两个以上光源，至少有一个可在正常照明电源发生故障时提供照明。

按功能可分为两类：

①照明型灯具。在发生事故时，能向走道、出口通道、楼梯和潜在危险区提供必要的照明。

②标志型灯具。能醒目地指示出口及通道方向，灯上有文字和图示，标志面亮度为7～10cd/m2，文字的笔画粗度至少19mm，高度至少150mm，观察距离30m，透光文字与背景有较大的对比。

应急照明灯由光源、电池(或蓄电池)、灯体和电气部件等组成，采用荧光灯等气体放电光源的应急灯还包括变换器及其镇流装置。

电池的选择应符合下面规定：使用白炽灯时放电时间不少于20分钟，使用荧光灯时放电时间不少于30分钟；安装体积不能过大的应急灯应使用镍镉电池或铅酸电池，放电时间比较长的可采用大容量开口型电池。电气部件包括直流和交流的变换器、检测电路工作性能的切换开关、镇流部件等。

二.应急照明灯

品牌:通明

型号:ZY8810

应用领域:

适用于：仓库，缆沟，巷道及特种场合照明/应急照明。

性能特点：

高效节能：采用第四代绿色环保、大功率白光LED固态光源，光效高，使用寿命长达10万小时，可实现长期免维护；

人性化的产品设计，客户可按不同的照明场所选择相适应的工作电压；

能耗低，耗电量仅为相同光通量白炽灯的20%；

采用宽电压设计，使用更加方便；

采用LED防眩灯罩使光线更柔和，无眩光，不会引起作业人员眼睛的疲劳，提高工作效率；

良好的电磁兼容不会对电源造成污染；

外壳采用轻质合金材料，耐磨抗腐，防水防尘；

透明件采用进口防弹胶材料，透光率高，抗冲击性能好，能使灯具在各种恶劣的环境下正常工作；

应急电源采用聚合物锂电池，安全高效，使用寿命长。

人性化设计：能够自动/手动切换应急功能。

主要技术参数：

ZY8810

序号	参数名称	单位	A型	B型	C型
1	额定电压（AC）	V（AC）	220
2	光源功率	W	12	6	6
3	光通量	lm	560	400	400
4	光源平均使用寿命	h	≥10万
5	放电时间	h	>10	>10	>6
6	充电时间	h	<7
7	电池寿命	循环次数	≈1000
8	外观尺寸	mm	180x130x65
9	净重	kg	2

品质保证：公司先后通过了船级社ISO9001质量管理体系认证，国家灯具质量监督中心，全部产品均获得国家专利，达到了国际先进水平。产品实行3.5年保用，在3.5年内，产品正常使用下出现任何故障，由本公司负责免费维修（除人为损坏外），3.5年后仅收取材料费。

原理及改进

原理

220V交流电源经C1降压(R1为泄放电阻)、VD1～VD4整流

应急照明灯

、C2滤波给带有转换触点的电磁继电器J提供100mA左右的直流电流使其吸合，J－1导通，充电电路经VD5隔离为蓄电池GB充电。LED1、LED2亮，指示正在充电。

市电停电时，J失电J－1回复到照明回路，断开充电电路。此时可分别接通S1、S2点亮白炽电珠EL1、EL2应急照明。

维修

这款灯的故障多发生在降压电容C1和蓄电池GB上。C1失效时外壳出现裂痕或烧痕、内部断路，故障现象为A、B点无输出电压。可选用耐压400V、1.0～2.2μF的涤纶电容代换(降压电容的容量与输出电流成正比，当交流输入电压为220V时：O.1μF为70mA；1.2μF为82mA；1.5μF为105mA；2.2μF为157mA)。

这款灯的故障率最高的是6V2Ah的密封式蓄电池GB．且大都因电解液干涸而失效，可按《电子报》2007年34期第21版文章介绍的六法修复，效果较理想。

改进

1．照明：将6V0.5A白炽电珠EL改为φ5mm白光高亮度发光二极管LED，原电路的两只EL在GB充足电的情况下可连续工作2小时，用串联的两只LED代替一只EL时耗电为20μA～30μA之间，可大幅度延长照明时间。

2．稳压与限流：图l中AB点电压在不接充电电路的情况下空载电压为30V，而且无论GB充满与否，其充电电流均在100mA左右，从而影响GB的寿命。

解决方法

一是稳压，加装一只8V1w的稳压二极管VS稳定A、B间电压；

二是限流，用拆下的两只EL(并联)同100Ω/2W电位器RP串联，代替VD5使充电电流手动可调。

此时的EL亮度随充电电流变化而变，起到了充电指示的作用。

合格因素

消防应急照明灯充放电试验合格。该项目不合格会影响电池循环使用寿命和电池容量，甚至有可能导致电池腐蚀或爆炸等。消防应急灯具用于火灾时人员疏散和灭火的必备设施，如过放电和过充电保护电路不合格，则容易造成隐患。原因是部分生产企业为了降低成本,减少电子元器件和线路板的用量,在消防应急灯具内部简化甚至不设置过放和过充保护电路。

主要部件性能合格。熔断器安装在电路中，是保证电路安全运行的电器元件。当电路发生故障或异常时，伴随着电流不断升高，有可能损坏电路中的某些电子原件，也有可能烧毁电路甚至造成火灾。若消防应急灯具电路中正确地安置了熔断器，熔断器就会在电流异常升高到一定条件下，熔断切断电流，从而起到保护电路安全运行的作用。熔断器的电流值标示清晰可以避免使用者换错熔断器，造成不必要的损害。

耐压试验合格。耐压试验是消防应急灯具的一个重要的安全指标，这一项如果不合格，有可能会造成触电危险，危及人身安全。不合格的原因是由于爬电距离不够和部分产品设计不合理而导致耐压试验时击穿。一旦一次电路和二次电路间被击穿，则意味着一次电路的电压（220V）将通过击穿点而到达二次电路，从而可能发生触电或电池爆炸起火等现象。

日常维护知识

消防应急灯可解决临时停电问题，因此在城乡的许多家庭中都有应急灯，以备停电时使用。当然，由于各种原因，应急灯在使用中不可避免地会出现故障。本文以一款11W国产应急灯为例，分析应急灯常见故障及维修方法，仅供参考。详情还可以阅读：怎么辨别真假应急灯？

一、工作原理简介

该应急灯电路原理如图1所示。电源变压器T1、整流二极管VD1~VD4、C1、 R1、VD5、VD6组成充电、供电指示电路:VT.T2、R2、 C2、VD7、R3、C3等组成LC自激振荡电路;SA1用于接通振荡电路的供电:C4为滤波电容。

市电供电正常时，220V交流电压经T1降压、VD1~VD4整流及C1滤波后，得到约14V直流电压，经隔离二极管VD6给12V蓄电池充电。同时，指示灯VD5点亮，指示市电供电正常。

市电停电后，指示灯VD5熄灭。若在白天不需照明时，则不必闭合SA1，振荡电路将不工作，应急灯不亮;而在夜晚需照明时，可合上SA1，振荡电路起振，应急灯点亮。

二、故障维修

1.接通开关SA1后应急灯不亮

断开SA1，用万用表直流1A档(若无此档，也可用500mA档速测)并在SA1两端，正常时电流应在500-V 600mA左右。注意，此时开关SA2应在“点燃”位置。若电流正常，说明SA1损坏，需更换:若无电流，应重点检查T2的绕组L4, L5，可用万用表欧姆档测量判断:最后再焊下VT测其性能是否良好，需更换时可用β值在120以上的中功率管。若仍无电流，再用万用表分别检查电阻R2、 R3是否变值或断路，VD7. C2是否短路。经上述检修处理后，接通开关SA1，灯管应能正常点亮。详情还可以看看：消防应急照明灯的功能及相关常识！

2.市电供电正常但指示灯不亮

此故障多为发光二极管损坏所致，可焊下VD5用万用表判断其是否完好。限流电阻R1阻值变大或开路也会导致VD5不亮。

3.市电停电时，指示灯仍亮

该故障是VD6反向特性变差或击穿所致。只要更换一只IN4004整流二极管，故障即可排除.

4.停电后灯管正常工作片刻即亮度下降

这表明蓄电池可能有故障。由于该电路无防止蓄电池过放电的保护措施，若市电停电时间过长，蓄电池过放电至端电压10V时，未能断开SA1，将使蓄电池过放电而导致其极板过早损坏。

解决蓄电池过放电的办法最好是设置保护电路，如图2所示。该电路较简单，在应急照明过程中，当蓄电池放电至端电压低于lOV时，VD截止，继电器KA释放，切断蓄电池负载回路，避免过放电而缩短其使用寿命。KA可选用国产JRX-13F型高灵敏度继电器，其吸合电流为8mA，吸合电压为6V。稳压二极管稳压值为5V.

5.灯管点燃电路故障

该应急灯电路中开关SA2的作用是:当SA1闭合，SA2置于“启动”位置时，振荡变压器T2绕组L1上的电压通过SA2和电源地(蓄电池)加到灯管一端的灯丝上，而绕组L3上的电压加在灯管另一端的灯丝上，经过约三秒的预热后，开关SA2拨到“点燃”位置，此时，绕组L2上感应的高频脉冲电压加在灯管两端，灯管被点亮。

根据上述工作原理，在检修灯管点燃方面的故障时，首先应检查开关SA2的接触是否良好，然后再检查灯管的灯丝是否完好，可用万用表RX1档测其阻值。由于该应急灯的灯管灯丝均有预热且有电容C3改善电压波形，一般较少出现灯管一端发黑的现象。
