泰和安二线制火灾报警系统的模块应用浅析

随着行业标准规范的增多，消防报警技术迭代迅速，导致产品功能多样、型号繁杂，电气设计及相关人员面临不小的挑战。

产品迭代过程中，“二线制”将供电与信号线路合二为一，共用一个总线，无需电源线，在设计应用中更简约、高效，同时降低施工成本。今天带大家快速了解一下二线模块的应用。

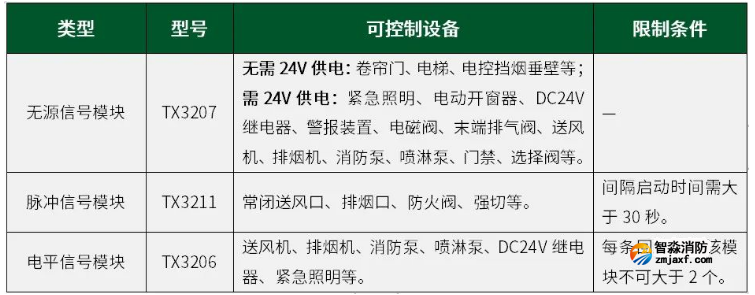

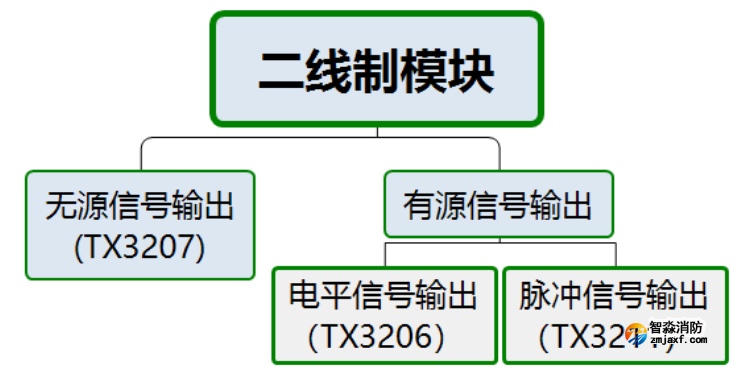

二线制模块，主要分为以下三类：

1、无源信号输出模块（TX3207）

　　功能特点：提供一组无源触点输出，可设置为常开或常闭信号，触点容量30V/2.0A。

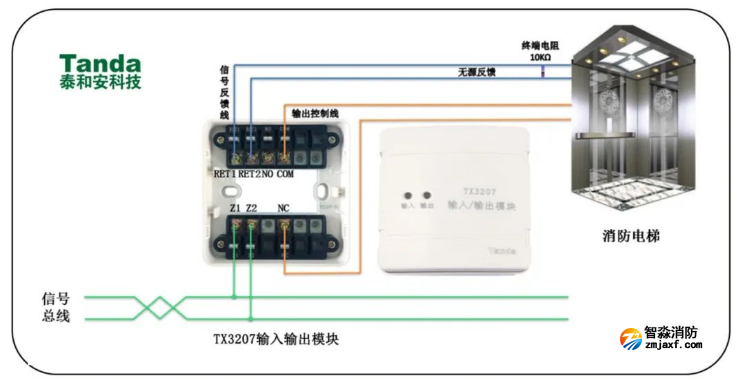

　　应用场景1：无需提供24V电源的被动型控制设备。

　　例如：启动卷帘门、电梯、电控挡烟垂壁等。

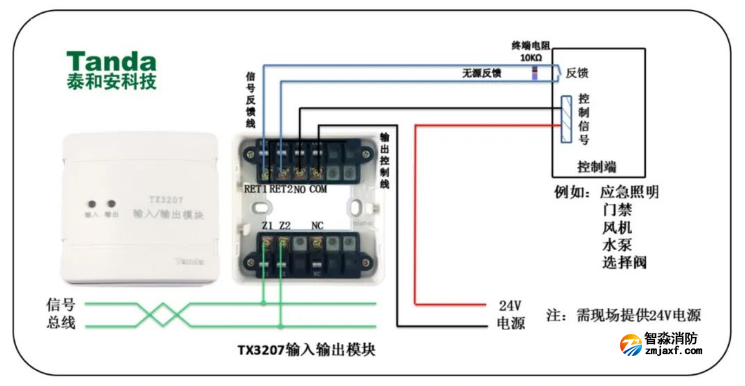

　　应用场景2：就近可取24V消防备用电源的被动型控制设备。

　　例如：启动紧急照明、电动开窗器、DC24V继电器、警报装置、电磁阀、末端排气阀、送风机、排烟机、消防泵、喷淋泵、门禁、选择阀等。

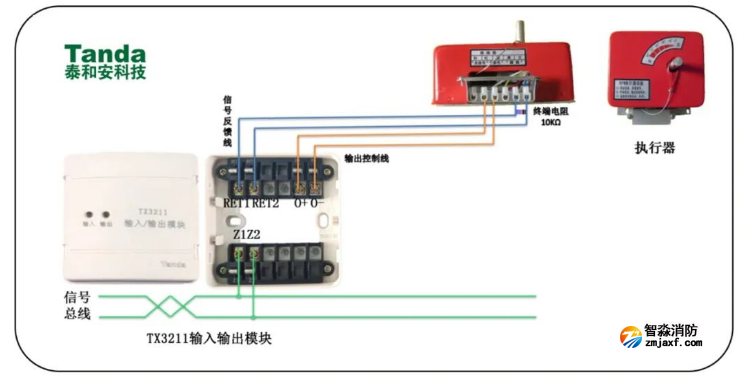

2、24伏脉冲信号输出模块（TX3211）

　　功能特点：可输出24V脉冲电压，容量：DC32V/1.5A/30ms。

　　应用场景：不需要持续供电的被动型控制设备。

　　例如：启动常闭送风口、排烟口、防火阀、强切等。

　　应用限制条件：间隔启动时间需大于30秒。

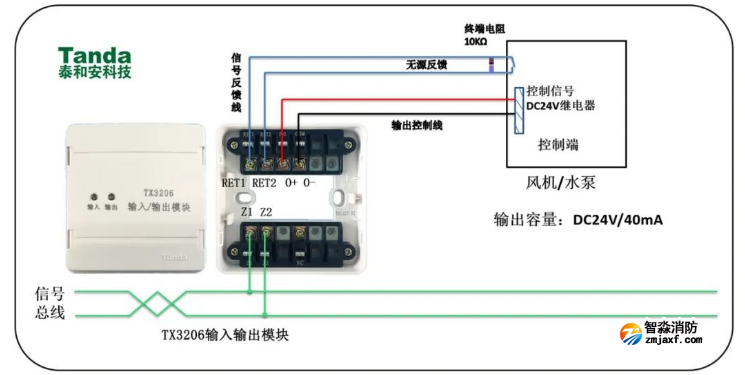

3、24伏电平信号输出模块（TX3206）

　　功能特点：可输出24V电平电压，持续输出40mA电流。

　　应用场景：需要持续供电的被动型控制设备。

　　例如：启动送风机、排烟机、消防泵、喷淋泵、DC24V继电器、紧急照明等。

　　应用限制条件：每回路接入该模块不可大于2个。

实际应用表明，只需根据模块特点灵活应用，即可大幅简化设计，降低施工成本。同时，依托产品芯片的功能深化及功耗的有效控制，其稳定性值得信赖，已在越来越多的项目中广泛应用。
