泰和安消防应急照明和疏散指示控制系统调试说明：

1)调式流程

　　开箱检查→空载开机检查→外部设备检查→接线和集中电源、分配电设置→局部调试→整体调试→登录结果查看→配置设置→主电、备电测试→模拟疏散路线设置→疏散路线启动试验→写《调试验收记录》→试运行。

2)接线说明

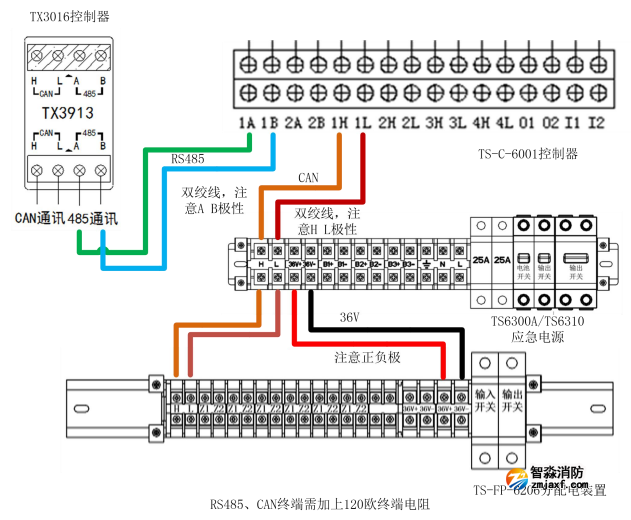

　　a)TS-D-0.5KVA-6310或TS-D-0.25KVA-6300A集中电源与TS-C-6001应急照明控制器连接，如下图1所示。

图一

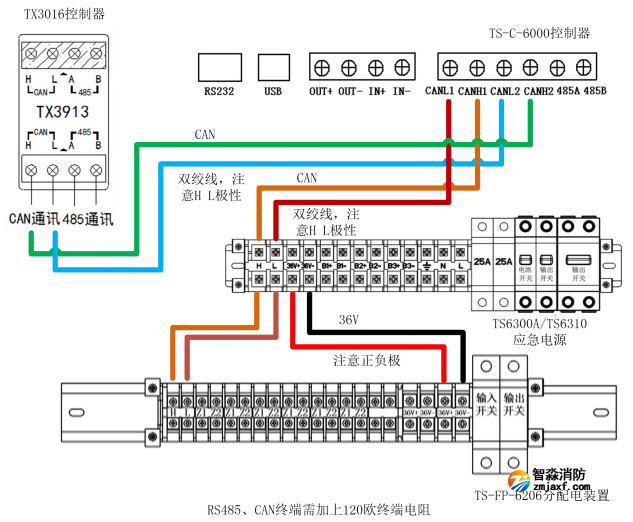

　　b)TS-D-0.5KVA-6310或TS-D-0.25KVA-6300A集中电源与TS-C-6000应急照明控制器连接，如下图2所示。

图2

3)集中电源设置

　　a)根据所接控制器类型，进行相应的设置。

　　TS-D-0.5KVA-6310或TS-D-0.25KVA-6300A集中电源与TS-C-6000应急照明控制器配接时选择“与6000配接”；与TS-C-6001应急照明控制器配接时选择“与6001配接”并保存，如下图3所示。

图3

　　b)集中电源本机地址设置。

　　当与TS-C-6001控制器连接时集中电源设置本机地址可与分配电装置地址重复。但集中电源之间不能有重复。（地址范围1~125）。

　　当与TS-C-6000控制器连接时集中电源设置本机地址不可与分配电装置地址重复。（地址范围1~64）

　　c)集中电源控制的分配电地址设置

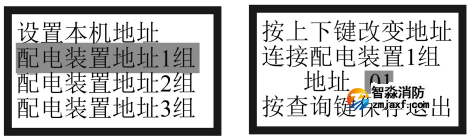

　　集中电源当需单控制分配电装置时，需在集中电源菜单设置给分配电供电的地址号，地址号为分配电的所对应的地址号。（如果电源不设分配电地址，当集中电源进入应急时，所接的分配电不会进入应急状态），如下图4所示。

图4

4)分配电装置设置

　　a)地址设置规则TS-FP-6206分配电装置的本机地址由控制卡上的拨码开关确定，编码规则如下：

　　ON位置代表“1”，OFF位置代表“0”。

　　地址算法：ON位置代表1（取值为二进制位值×1），OFF为0（取值为二进制位值×0）。

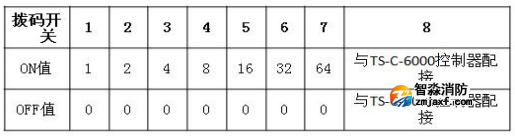

　　所有的位值总和后再加1即为实际地址。分配电装置设定地址范围为：1～128。位值表如下图5所示：

图5

　　如：1、2、3位拨到ON位置，其地址值为：权值总和＋1=1+2+4（权值总和）＋1=8。

　　b)分配电地址设置

　　拨码开关第8位为选择要配接应急疏散控制器，第8位开关不拨在OFF位置时与TS-C-6001控制器配接；第8位开关拨下在ON位置时与TS-C-6000控制器配接。

5)调试工具配置

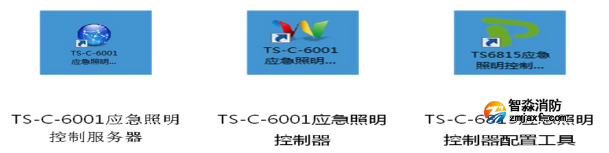

　　系统调试工具有以下三种：
