泰和安防火门监控系统产品说明

泰和安防火门监控系统产品说明：

　　1、TM3500防火门监控器最大设计4回路，每个回路通过插拔式的回路卡控制，因此该控制器的系统容量在出厂时是可选配，选择范围：1-4回路。

　　2、TM3501防火门监控器是单回路设计，主要针对小型工程项目，该监控器默认不带打印机，如果客户需要打印机，需要在下单时备注，且需要收取一定的费用。

　　3、TD0803B联动电源，备电是两节12V/7Ah电池，最大输出电流是5A，在要求满足断电后还能继续工作3小时的情况下，TD0803B联动电源所带的电动闭门器不应超过20个。TD0804B联动电源，备电是两节12V/12Ah电池，最大输出电流10A，在要求满足断电后还能继续工作3小时的情况下，TD0804B联动电源所带的电动闭门器不应超过30个。

　　4、24V联动电源线的线径要认真计算，应考虑最大电流的线路压降，确保设备负载端的电压能够达到21V以上。必要时，增加现场壁挂电源是一种很好的解决方案。

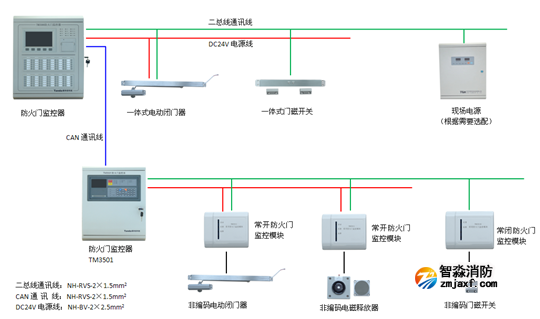

　　5、电动闭门器应区分编码和非编码型号，编码型可直接接到监控器通讯总线上，而非编码型需要通过常开防火门监控模块接到监控器上。在选型时，需要根据门的重量和宽度选择合适的电动闭门器。

　　6、TM3911/TM3912常开防火门监控模块，用于监控常开防火门，TM3911占用一个地址码，TM3912占用两个地址码，第一个地址码是手持编码器直接编进去的码，第二个是在第一个地址码基础上加1默认生成的。当常开防火门监控模块配接非编码的电磁释放器监控常开防火门时，需要同时配接非编码的门磁开关，而常开防火门监控模块配接非编码防火门电动闭门器监控常开防火门时不需要再配非编码的门磁开关。

　　7、通讯BUS总线、RS485通讯线有对地绝缘要求，我公司产品对上述几种线路的最低绝缘要求是：1MΩ/500V（雨季施工时）以及2MΩ/500V（旱季施工时）。绝缘电阻的测量必须使用“绝缘电阻表”（或摇表），使用普通数字万用表测量绝缘电阻是没有意义的。

　　8、监控器内部有高压，非专业人员不可触碰机内部件。监控器必须要有工作接地，即使在调试阶段也是如此。

　　9、监控器与外部线路连接之前，应确认线路无短路和绝缘不良的情况（尽管监控器有短路保护）；线路对地绝缘不良时可能导致系统工作不稳定，甚至无法工作。

　　10、多台联动电源其24V输出端严禁并联使用，也不建议多台电源使用同一组备用电池。
