泰和安TX3157A紧急启停按钮

TX3157A...

一、泰和安TX3157A紧急启停按钮的概述

　　泰和安TX3157A紧急启停按钮，用于控制气体灭火系统的启动和停止，同时还有手动状态和自动状态转换功能。通常安装在保护区门口便于操作的位置，当确认发生火灾后，长按“按下喷洒”按键⒉秒钟，即可向气体灭火控制装置发出气体喷洒请求信号，气体灭火控制装置按预设逻辑开始启动声光报警、关闭空调风扇等，经延时后，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生或现场有人没有撤离，可立即按下“按下停止”按键，中止延时。

二、泰和安TX3157A紧急启停按钮的特点

　　1.电子编码，使用手持编码器编码，占用一个总线地址

　　2.具有手动、自动模式转换功能和紧急启动、停止功能

　　3.防止误操作结构设计，可靠性高

三、泰和安TX3157A紧急启停按钮的技术参数

工作电压总线DC15V~DC28V

工作电流监视电流:≤1.5mA，动作电流:≤2mA

启动零件型式重复使用型

启动方式人工按下“按下喷洒”按键2秒钟

停止方式人工按下“按下停止”按键1秒钟

转换模式方式人工旋转手自动转换锁，1秒钟后转换

指示灯 1)工作:红色，监视状态下周期性闪亮;

2）启动:红色，系统处于延时启动阶段时点亮;

3）停止:红色，监视状态时不亮，系统处于延时启动阶段时按停止按钮后停止灯亮，松开后熄灭;

4）手动:绿色，系统处于手动模式时点亮;

5）自动:绿色，系统处于自动模式时点亮;

线制与气体灭火控制装置采用无极性二总线连接

编码方式电子编码，每个紧急启停按钮占用一个地址

使用环境室内，温度-10℃～-50℃，相对湿度≤95%RH，不凝露

重量约125g（含底座)

外形尺寸 121mm×86mm×45mm

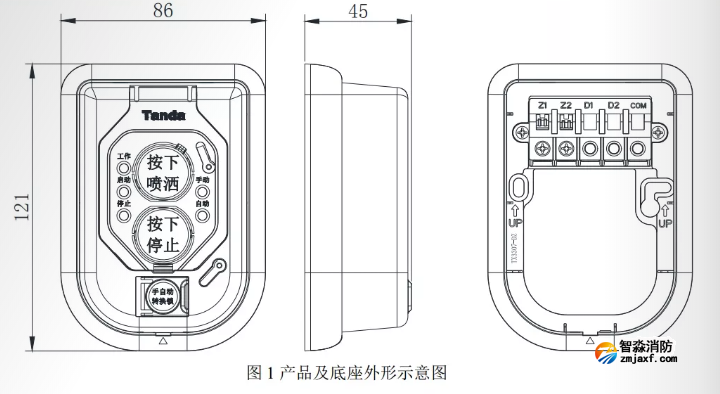

四、泰和安TX3157A紧急启停按钮的结构特征

五、泰和安TX3157A紧急启停按钮的安装与布线

　　警示:安装声光指示器之前，请将控制器关机或断开该回路电源，并确认全部底座已安装牢靠。

1.底座安装

　　紧急启停按钮采用86H50预埋盒安装，总线对应连接，安装紧急启停按钮即可，底座与TX3307采用相同底座。

2.布线

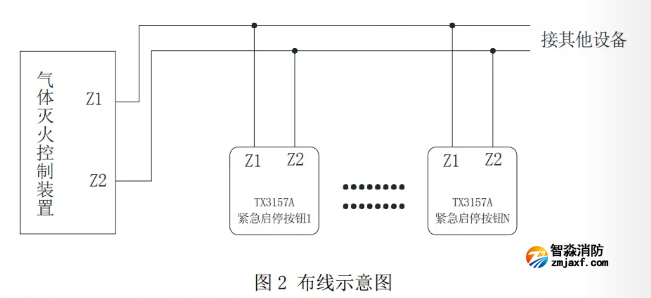

　　紧急启停按钮采用两线制与气体灭火控制装置连接，允许最多5个紧急启停按钮同时控制同一区域的气体灭火钢瓶，当多只紧急启停按钮连接时需采用并联方式连接布线如图2。

　　接线端子Z1、Z2:信号总线输入，无极性

　　布线要求:总线采用RVS-2*1.0mm2或1.5mm2线;穿金属管（线槽）或阻燃PVC管敷设

3.编码

　　产品安装前进行编码操作，利用本公司的手持编码器进行现场编码。编码时将编码器与总线两端子连接，输入地址码。具体设置步骤和方法请参见手持电子编码器的使用说明书。

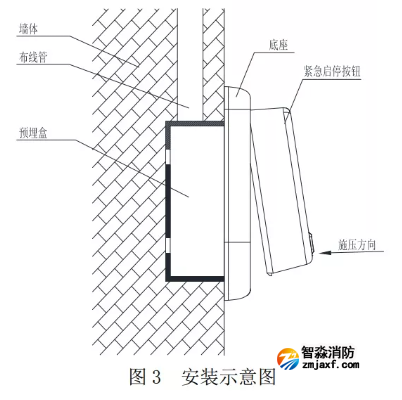

4.产品安装
