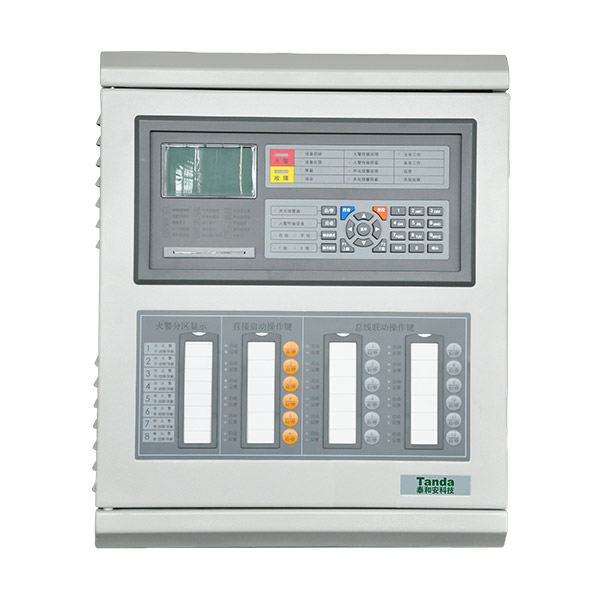

一、泰和安火灾报警控制器(联动型)JB-QBL-TX3000A概述

　　泰和安火灾报警控制器(联动型)JB-QBL-TX3000A执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。为适应各种小型工程及一些大工程中某局部设置需要而推出的新一代火灾报警控制器。采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。系统采用汉字液晶显示，可打印系统所有报警及各类操作的汉字信息。系统设计最大容量为242总线部位点，可与泰和安的其它产品配套使用。控制器具有联网功能，可与泰和安多回路控制器进行联网。

二、泰和安火灾报警控制器(联动型)JB-QBL-TX3000A特点

　　1、功能强、可靠性高

　　本控制器采用两总线控制方式，可管理1个回路共计242个总线部位点。其挂接我公司电子编码、遥控编码系列智能型探测器、手动报警按钮、输入模块、输入/输出模块等现场外部器件。

　　整个控制系统可分为控制器、探测器、联动模块、区域显示器和操作终端等部分。其中控制器内又分为主板、驱动板、通讯板和联动盘。

　　主板通过回路驱动板来完成对探测器的检测、数字信号的采集(仅对智能探测器)和对联动模块的控制，并可通过中继接口模块和其它种类探测器（如可燃气体探测器、防盗传感器等）连接，具有极强的可扩展性。主板汇集和处理各驱动板采集的信息，完成所有控制和功能的操作，构成了控制器的主体。软、硬件方面的精心设计使该系统具有了极高的可靠性。

　　当任意总线发生故障时，其它的总线仍能继续正常工作。本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。

　　控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、历史记录，而且还可通过485口火警管理系统传输信息。

　　2、窗口化、汉字菜单式操作界面

　　本控制器采用窗口化菜单式命令，汉字菜单明白易懂、方便直观，通过简单的操作(选择数字或移动光标)就可以实现系统提供的多种功能。

　　控制器的键盘操作设计的既方便又可靠：凡是查询类的操作均可直接进行，无需密码进入；而凡是设置或动作类的操作均需输入密码才能进入，以使应有的权限得到保证。对用户密码的修改要由掌握管理员密码的人来进行，而且它也可以修改自身密码。

　　本控制器的汉字输入方式包含了拼音输入、数字输入和字母输入，“拼音输入方式”使汉字输入成了很简单的一件事，再也无须查区位码对照表了。

　　3、灵活的模块化结构和多种功能配置选择

　　本控制器主控部分由各类功能模块组成，配置极为灵活方便，通过增加回路板实现总线设备扩展到2回路，若接入通讯板，系统还可以提供与LA040、TX3000A控制器的主、分机模式通讯。

　　4、配有智能化联动操作盘

　　本控制器自带有一个12点“总线联动操作键”，6点“直接启动操作键”，接线少、可靠性高，手动操作盘上的每一个启/停键均可通过定义与系统所连接的输出模块，通过手动或自动启动的方式来完成消防联动的启动/停止功能；以及通过反馈输入来了解消防设备工作状态的功能。另外控制器设有“声光警报器”控制口、“火警传输设备”控制口，可满足用户的相关需求。

　　5、具备对控制模块全面的自检功能

　　本控制器具有输出线、反馈线断路、短路检测功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性。

　　6、可配接汉字式火灾显示盘本控制器可配接汉字式液晶显示火灾显示盘，方便可靠，可以通过对火灾显示设备定义灵活地实现火灾显示盘的分楼区及分楼层显示功能，并具有时钟功能，用户可随时查看时间。

　　7、火警、屏蔽、故障报警分区显示

　　1~8分区均设有独立的报警和故障/屏蔽指示灯。

三、泰和安火灾报警控制器(联动型)JB-QBL-TX3000A技术参数

型号	TX3000A
主电电源	交流220V (187V～242V)
备用电池	12V/12AH 铅酸电池2 节
液晶屏规格	LCD 液晶屏128×64
容量	壁挂机：回路数：1 个每回路的部件数：242 点
温度	0℃～+40℃
相对湿度	≤95%RH，不凝露
外形尺寸	330.0mm×130.0mm×400.0mm
