泰和安TX3240总线终端适配器-泰和安消防设备-消防设备安装_北京探测器清洗

泰和安TX3240总线终端适配器情景展示泰和安TX3240总线终端适配器参数泰和安TX3240总线终端适配器特点泰和安TX3240总线终端适配器实拍

一、泰和安TX3240总线终端适配器用途:

　　泰和安T3240型总线终端适配器用于消除由于总线线路传输特征阻抗与控制器总线输出阻抗不一致而引起的X传输信号波形畸变，从而增加总线信号传输的可靠性，减少误报警。因此，我公司要求，凡使用我公司控制器的火灾自动报警系统，均应在总线上安装“总线终端适配器”。

二、泰和安为什么说在总线安装上“TX3240总线终端适配器”是必要的呢？

　　泰和安近来研究发现引起系统误报故障除了总线线路对地绝缘、线间电流异常等情况外，总线的特征阻抗（衡量总线传输高频信号的一个特征指标）与控制器总线输出阻抗严重不一致引起的反射波导致波形严重畸变，从而引起信号传输的不稳定，这种情况尤其发生在下列情况下：a)使用了双芯屏蔽电缆或其它传输性能很差的电缆，b)线路比较长，c)线路负载比较轻（带的探头数量比较少）。

三、泰和安TX3240总线终端适配器如何安装？

　　通常安装在总线（或分支）的末端。具体做法是：如果总线布线是一条总线布到底，没有分支时，只需在线路末端安装一个即可，若总线是以树枝状布设或放射状布设时，如果分支线（放射线）长度超过200米（双芯屏蔽线超过100米）时，均应在线路末端安装终端适配器。但是，由于每只适配器本身要消耗大约10mA的电流，因此，每条总线上适配器的总数建议不要超过10个。

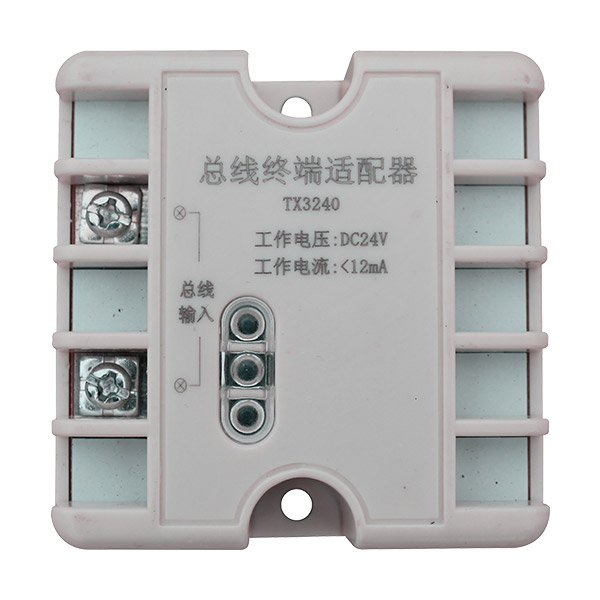

TX3240总线终端适配器

四、泰和安TX3240总线终端适配器的工作原理是什么？

TX3240总线终端适配器

　　未安装适配器前的总线波形如图A所示，由于线路阻抗不匹配，引起了总线波形的畸变，可以看出波形上升和下降沿出现了严重“振铃”（振荡），此信号会引起探测器识别错误，安装了适配器后的总线波形（见图B），其上升沿、下降沿的振铃被极大地消减，这样的信号能保证探测器的正常工作。

五、泰和安TX3240总线布线应如何选材？

　　无论是报警总线还是485通讯总线，其优先选材顺序应该是：双绞线、双绞护套线、BV线（单股、多股）、双绞屏蔽线、平行线（扁平电缆）、双芯或多芯屏蔽线，其中双绞线为最优，双芯屏蔽线为最差。线径的选择通常根据线路的长度和所接探头的多少选择0.75mm2～2.5 mm2，485总线由于电流也有阻抗匹配的问题，解决此问题的办法和原则与探测总线一样，只不过是用一只100欧姆～200欧姆的电阻（0.25W以上）代替总线终端适配器即可。485通讯总线的终端电阻不是可有可无，为了保证工程质量，应该是必须要安装的。
