松江YA9401A齐纳安全栅

YA9401A...

一、松江YA9401A齐纳安全栅概述

　　上海松江防爆产品均为2线制产品，模块声光类需24V，隔爆型接线需打开防爆盒，接法及接线端子参照普通型产品接法！防爆产品（隔爆型），在输入总线上每回路总线≤80只，外壳必须接大地。齐纳安全栅（本安型）安置在安全区，在危险区内输出总线两根，可配接≤20只本安型防爆设备；本安型的烟感、温感须配置安全隔离栅；每回路接5个安全栅,每个安全栅可接20个本安型探测器。

二、松江YA9401齐纳安全栅主要技术指标

　　1.防爆标志Exd[ib]IICT6

　　2.相关技术指标：最高输出电压（V0）:23.5V，

　　最大输出电流（I0）:27mA，

　　最大允许分布电感（L0):0.5mH，

　　最大允许分布电容（C0)：0.04μF

　　3.使用环境：温度-10℃-45℃

　　相对湿度≤80%（无冷凝）

　　4.外形尺寸及颜色：94×14×63白底黑字

　　5.特点：安装于安全区无腐蚀性场所，避免大电流和电火光等干扰

　　与本安型防爆探测器、手报连接线采用双绞线

三、松江YA9401A齐纳安全栅安装使用

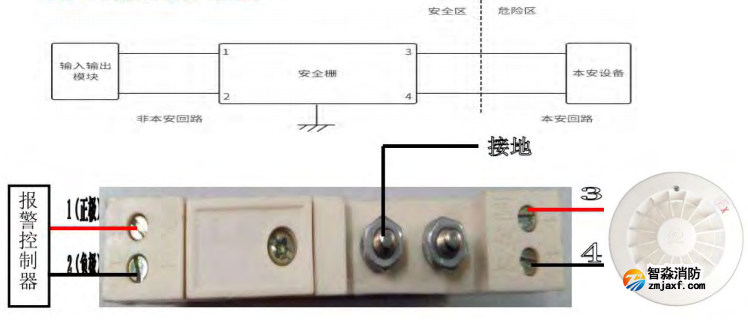

YA9401A齐纳安全栅安装使用

　　齐纳式安全栅电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制，从而保证输出到危险区的能量。它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：

　　1、安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分的苛刻并在实际工程应用中难以保证。

　　2、要求来自危险区的现场仪表必须是隔离型，否则通过齐纳式安全栅的接地端子与大地相接后信号无法正确传送，并且由于信号接地，直接降低信号抗干扰能力，影响系统稳定性。

　　3、齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。
