耐火电线电缆

作者: 消防改造安装 时间:2019-07-14 14:33:30 来源:http://www.zmjaxf.com/

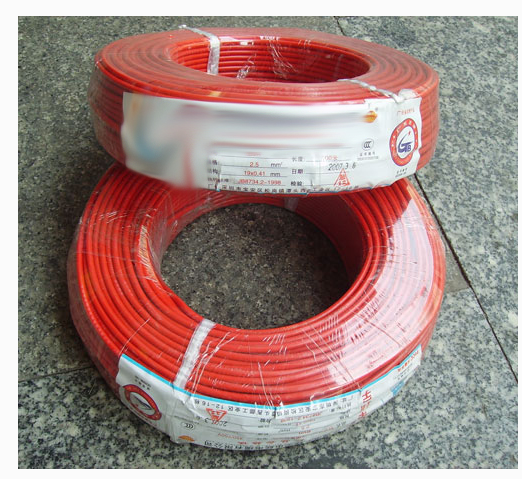

耐火电线电缆

产品简介:耐火电缆,除了能在正常工作条件下传输电力外,也可在发生火灾的一段时间内还能供电,以便进行紧急消防、抢救人员疏散等工作,减少火灾损失。适用于10kv及以下动力输配电系统、

商品详情常见问题(8)在线下单


产品特性:在规定温度和时间的火焰燃烧下,仍能保持线路完整性的电线电缆。

耐火电缆,除了能在正常工作条件下传输电力外,也可在发生火灾的一段时间内还能供电,以便进行紧急消防、抢救人员疏散等工作,减少火灾损失。适用于10kv及以下动力输配电系统、控制线路。广泛应用于核电站、电厂、钢厂、油井、机房、学校、娱乐场所、人员密集场所和高层楼宇等。


使用条件

1.交流额定电压:U。/U(V系列:600/1000V,K系列:450/750V,B系列:450/750V)。
2.电缆最高长期工作温度
(1)阻烯聚氟乙烯绝缘及护套:70℃和105℃两种;交联聚乙烯绝缘:90℃;
(2)氟塑料绝缘和护套:220℃和260℃两种;氟塑料绝缘和105℃阻燃聚氟乙烯护套:90℃和125℃两种。
(3)低卤低烟阻燃PVC绝缘和护套:70℃;无卤低烟阻燃聚烯烃绝缘和护套:90℃和125℃两种。
3.最低环境温度:
(1)阻燃聚氯乙烯绝缘和护套:固定敷设-40℃;非固定敷设-15℃;
(2)氟塑料绝缘和护套:固定敷设-60℃;非固定敷设-20℃;
4.电缆安全敷设温度不应低于0℃。
5.耐火特性:
符合GA 306.2-2007、GB/T 19216.21-2003规定
火焰温度   火焰温度 950℃-1000℃  火焰温度 750℃-800℃
燃烧时间   燃烧时间90min(推荐)  燃烧时间90min(推荐)
附加电压  额定电压(最小100V)   额定电压(最小100V)
耐火级别   A类(IA级~IVA级)     I~IV级
6.敷设推荐的允许弯曲半径:非铠装、编织屏蔽电缆应不小于电缆外径的6倍;
钢带铠装电缆应不小于电缆外径的12倍;
氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍


常见型号

型号
名称
备注
NA-YJV/NB-YJV
交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆
可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22/NB-YJV22
交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆
适宜对耐火有要求时埋地敷设,不适宜管道内敷设。
WDNA-YJY/WDNB-YJY
交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆
可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。
WDNA-YJY23/WDNB-YJY23
交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆
适宜对无卤低烟且耐火有要求时埋地敷设,不适宜管道内敷设。


型号含义

1.型号组成
阻燃耐火电线电缆的型号由产品燃烧特性代号和相关电线电缆型号两部分组成,见图
耐火电缆型号耐火电缆型号
2、燃烧特性代号表
代号
名称
Za
阻燃
ZA
阻燃A类
ZB
阻燃B类
ZC
阻燃C类
ZDb
阻燃D类
省略
有卤
W
无卤
D
低烟
U
低毒
N
耐火
NJ
耐火加冲击
NS
耐火加喷水

a Z为单根阻燃,仅用于基材不含卤素的产品。基材含卤素的,Z省略。
b ZD为成束燃烧D类,适用于外径不大于12mm即较细的产品。


分类

在中国普通耐火电缆分为A类和B类:B类电缆能够在750℃~800℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿(即3A保险丝不熔断)。在改进耐火层制造工艺和增加耐火层等方法的基础上又研制了A类耐火电缆,它能够在950℃~1 000℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿(即3A保险丝不熔断)。A类耐火电缆的耐火性能优于B类。 另外,矿物绝缘电缆是耐火电缆中性能较优的一种,它是由铜芯、铜护套、氧化镁绝缘材料加工而成的,简称MI(minerl insulated cables)电缆。该电缆完全由无机物构成耐火层,而普通耐火电缆的耐火层是由无机物与一般有机物复合而成,因此MI电缆的耐火性能较普通耐火电缆更优且不会因燃烧而分解产生腐蚀性气体。MI电缆具有良好的耐火特性且可以长期工作在250℃高温之下,同时还有防爆、耐腐蚀性强、载流量大、耐辐射、机械强度高、体积小、重量轻、寿命长、无烟的特点。但价格贵、工艺复杂、施工难度大,在油灌区、重要木结构公共建筑、高温场所等耐火要求高且经济性可以接受的场合,可采用这种耐火性能好的电缆。


选用

根据耐火电缆的具体特性,设计人员在设计选用时应注意以下几个问题:
(1)当耐火电缆用于电缆密集的电缆隧道、电缆夹层中,或位于油管、油库附近等易燃场所时,应首先选用A类耐火电缆。除上述情况外且电缆配置数量少时,可采用B类耐火电缆。
(2)耐火电缆大多用作应急电源的供电回路,要求火灾时正常工作。由于火灾时环境温度急剧上升,为保证线路的输送容量,降低压降,对于供电线路较长且严格限定允许电压降的回路,应将耐火电缆截面至少放大一档。
(3)耐火电缆不能当作耐高温电缆使用。
(4)为降低电缆接头在火灾事故中的故障机率,在安装中应尽量减少接头数量,以保证线路在火灾中能正常工作。如果需要做分支接线,应对接头做好防火处理。
阻燃电线电缆与耐火电线电缆的区别



阻燃电线电缆

它的阻燃是指在电线电缆火灾事故发生时,能够阻滞、推迟火焰沿着电线电缆的扩散和延伸,尽量减少电线电缆火灾范围扩展,该类型的电缆具有着火后自熄的特性。大体可理解为该电线电缆产品在因自身着火或因外部热源而自身着火时,在火源平息后,电线电缆产品不再继续燃烧,或燃烧时间很短等。在电线电缆类别中,常用符号-ZR来标明该类型。 
同时,阻燃电线电缆分为无卤阻燃电线电缆和含卤阻燃电线电缆。无卤相对于含卤阻燃电线电缆,具有低毒、低烟的优点。其产品型号表示为-WDZR。 

耐火电线电缆

耐火电线电缆是指在电线电缆火灾事故中,该电线电缆产品能够在外部火焰依然燃烧的情况下,能够坚持一定时间的正常运作,保持电线电缆线路完整性并保持线路设备的正常运转的山东电线电缆厂家产品。 
耐火电线电缆按国家标准可分为二个等级:A级和B级。通常表示为NHA类 以及NHB类。 判断一个电线电缆产品是否属于耐火电线电缆,与电线电缆产品自身是否具有自熄性无关。阻燃电线电缆的最大功能在于电线电缆产品自身的难燃性。耐火电线电缆通常能够在750~800℃的火焰温度下至少保持180分钟的正常运转。 
耐火电缆中还有一种特殊的特种电缆,称为防火电线电缆。它是以无缝铜管作为护套,以氧化镁做为绝缘材料制造而成。因其材料的特殊性,防火电线电缆既不燃烧,也不延燃。经实验表明:在800~900℃中2小时,防火电线电缆依然正常运作,在1000℃下30分钟内依然持续正常运转
