青鸟JBF5135C中继模块接线图

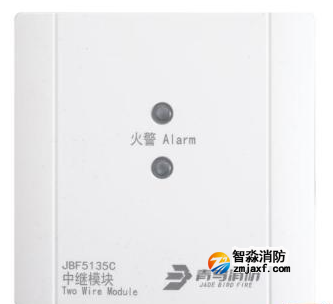

青鸟消防JBF5135C中继模块可实现对外接现场设备供电和状态监测的功能模块。该模块仅用于扩展回路容量接收探测器报警信号，将信息传送到火灾报警控制器，并点亮“火警”指示灯。

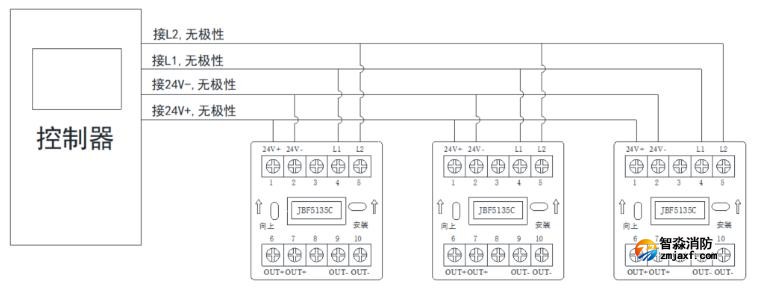

JBF5135C中继与控制器接线示意图：

　　24V+（端子1）、24V-（端子2）：接24V电源，无极性。

　　L1（端子4）、L2（端子5）：接回路总线，无极性。

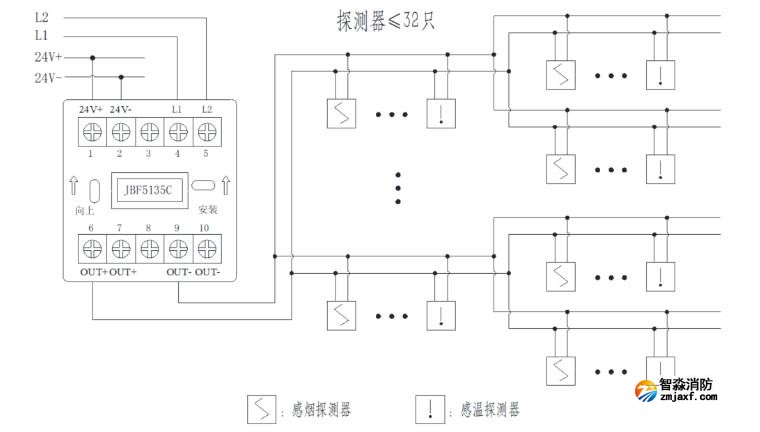

JBF5135C中继与现场探测设备接线示意图：

　　OUT+(端子6/7)、OUT-（端子9/10）：接现场探测设备接线端子。该接口电流输出能力为50mA。带载探测设备数量≤32个。
