利达消防应急照明和疏散指示系统接线示意图

利达消防应急照明和疏散指示系统采用先进总线技术及电力电子技术，将建筑内所有应急灯具及配套设备整合在一起，系统主机24小时实时监控系统终端灯具及设备工作状态，发生火灾时，可与火灾报警控制器联动，自动获取火灾报警点位置信息后下发给终端灯具，终端灯具通过火灾报警点信息自动计算出最佳疏散路线，终端设备根据不断变化的火警点信息自动调整疏散指引方向，并形成具有视觉效果的导光流。安全出口语音同步报警，应急照明灯同步启动。

利达消防产品符合GB 17945-2010《消防应急照明和疏散指示系统》标准和GB51309-2018《消防应急照明和疏散指示系统技术标准》的要求，经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB 17945-2010《消防应急照明和疏散指示系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合认证要求，取得3C强制性认证证书。

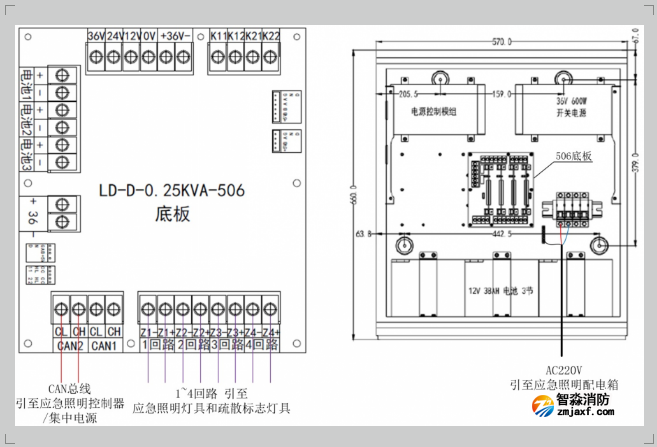

LD-D-0.25KVA-506消防应急灯具专用应急电源接线图：

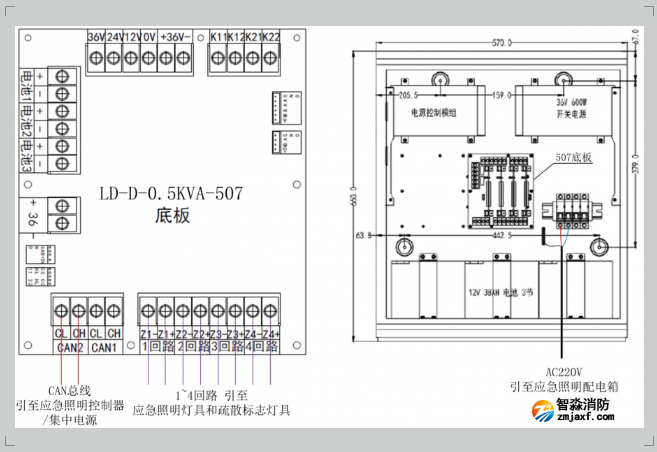

LD-D-0.5KVA-507消防应急灯具专用应急电源接线图：

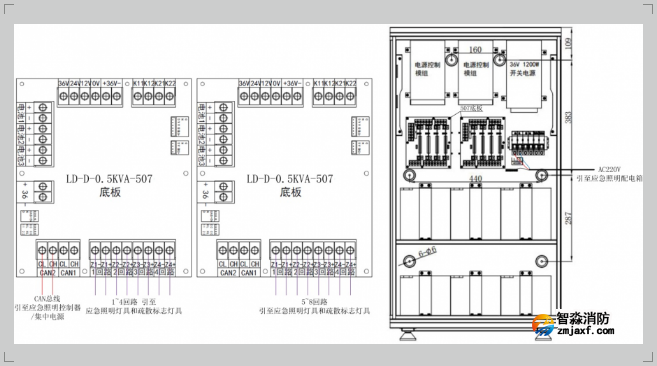

LD-D-1KVA-508消防应急灯具专用应急电源接线图：

集中电源集中控制型应急照明灯具（壁挂式）接线图：

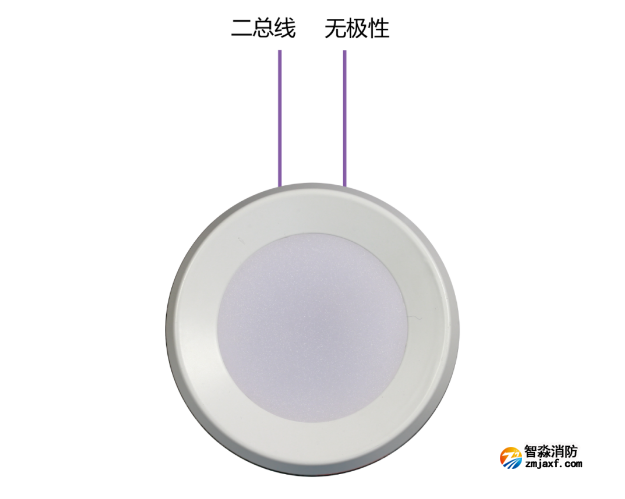

集中电源集中控制型应急照明灯具（吸顶式）接线图：

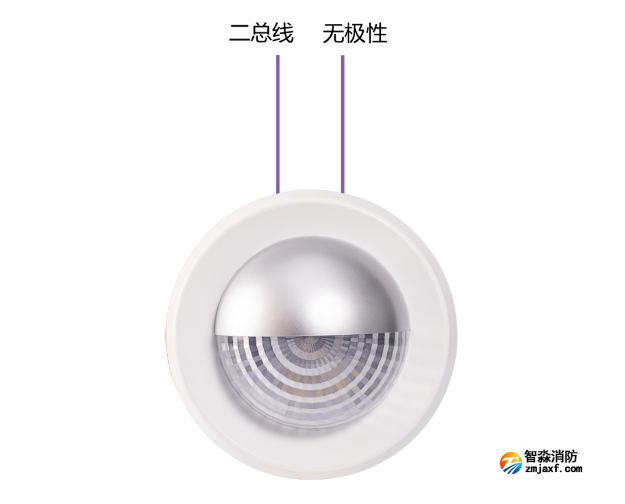

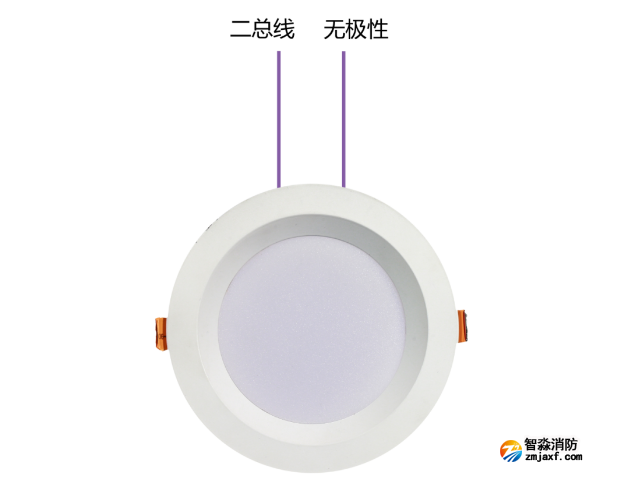

集中电源集中控制型应急照明灯具（嵌顶式）接线图：

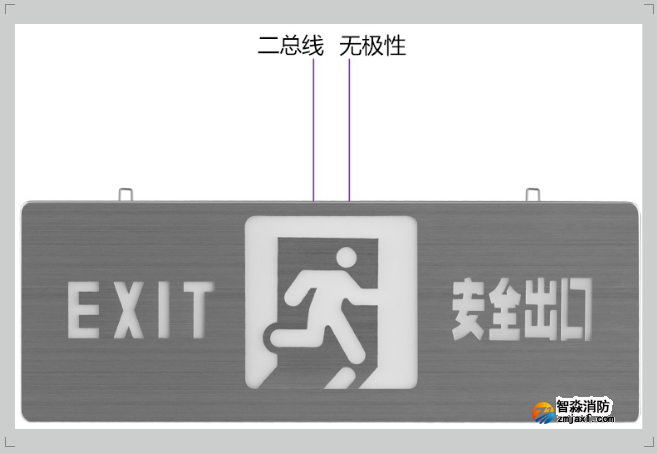

集中电源集中控制型消防应急疏散标志灯（吊装式）接线图：

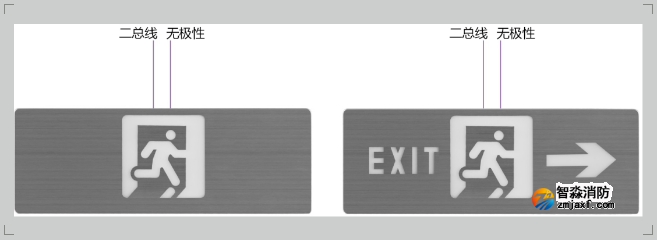

集中电源集中控制型消防应急疏散标志灯（壁挂式）接线图：

集中电源集中控制型消防应急疏散标志灯（嵌装式）接线图：

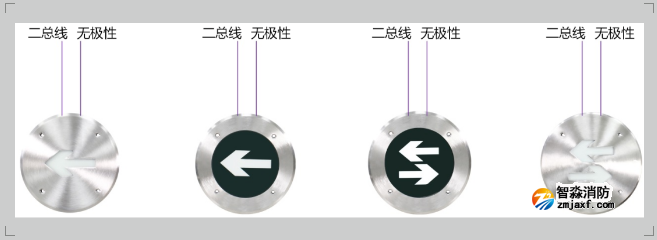

集中电源集中控制型消防应急疏散标志灯（地埋式）接线图：

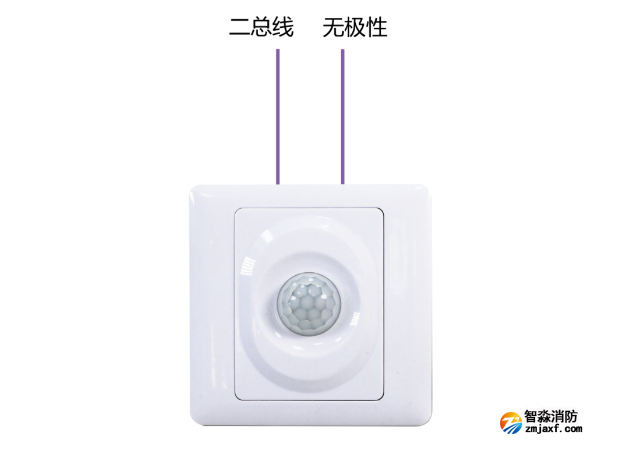

LD-HW-701编码红外感应开关接线图：
