一、利达LD128E(T)-A火灾显示盘产品介绍

　　利达LD128E(T)-A火灾显示盘是配合利达公司生产的E/EN/EL系列火灾报警控制器使用的一种中文显示器，外观新颖、体积小、重量轻。该显示器大多用于各楼层服务台或各防火分区的值班室，当火灾发生时，LD128E(T)-A火灾显示盘可以及时准确地将本显示器设定的显示范围内的火警信号显示出来。

　　经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB17429-2011《火灾显示盘》、《强制性认证实施规则》、《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品3C认证。

二、利达LD128E(T)-A火灾显盘功能特点

　　1、二总线，有极性，占一个地址点。

　　2、128×32LCD液晶屏显示，具有中英文切换显示功能，可直观显示火警发生的部位及有关火警信息。中文描述信息可显示16个汉字。

　　3、LD128E(T)-A显示范围及内容由显示盘自身设定,每台显示盘可设置四段显示范围，每台显示盘最多可显示前512个故障信息和前512个火警信息，可以跨回路显示。

　　4、LD128E(T)-A火灾显示盘可以设为通显模式，显示所有火警及故障。

　　5、可直观区分首警及手报触发的火警。

　　6、可显示设备类型。

　　7、LD128E(T)-A具有USB接口，可通过U盘进行现场数据设置传输。

三、利达LD128E(T)-A火灾显示盘技术参数

型号	LD128E(T)-A
通讯方式	二总线
电源电压	DC 18V ～ 26V
电源电流	＜ 45mA
回路输入电压	DC 14V ～ 24V
回路电流	＜ 3mA
监控功耗	≤ 840mW
最大存储容量	512 条火警信息，512 条故障信息
工作环境温度	0℃～ 45℃
工作环境相对湿度	≤ 95%〔(40±2)℃，无凝露〕
外壳防护等级	IP30
最大外形尺寸	长230mm×宽47mm×高180mm
重量	1.3kg±0.1kg

四、LD128E(T)-A火灾显示盘外形结构示意图

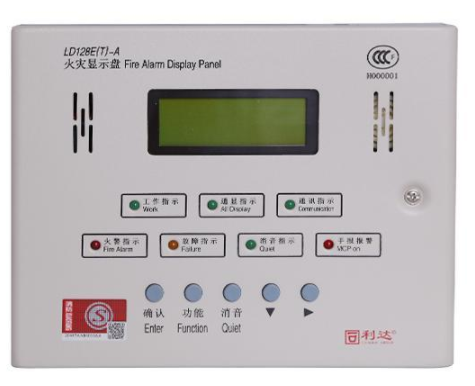

LD128E(T)-A火灾显示盘外形

五、LD128E(T)-A火灾显示盘端子示意图及系统连接方式

LD128E(T)-A端子

端子示意图
