海湾GST-LD-8316H手自动转换装置

GST-LD-...

一、海湾GST-LD-8316H手自动转换装置概述

　　海湾GST-LD-8316H手自动转换装置（简称转换装置），用于控制气体灭火系统在手动状态和自动状态之间的转换，同时还有紧急启动和停动功能。通常安装在保护区门口便于操作的位置，当有人员进入被保护区域时，可通过转换装置将系统置于手动模式，以禁止系统的联动启动；当无人员在被保护区域时，可通过转换装置将系统置于自动模式，以便火灾报警系统能自动联动气体灭火。

　　当被保护的区域内发生火灾时，按下“紧急启动”按键，即可向气体灭火控制器发出气体喷洒请求信号，气体灭火控制器按预设逻辑开始启动声光报警、关闭空调风阀等，经延时后，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生或现场有人没有撤离，可立即按下“紧急停止”按键，中止延时。

二、海湾GST-LD-8316H手自动转换装置功能特点

　　◎转换装置为编码方式，占一个编码点；

　　◎转换装置同时具有系统手自动转换功能和紧急启、停功能。

三、GST-LD-8316H手自动转换装置技术参数

型号：GST-LD-8316H

名称：手自动转换装置

品牌：海湾GST

工作电压：总线 24V，允许范围：16V~28V

工作电流：监视电流≤1mA 报警电流≤4mA

启动方式：人工按下“紧急启动”按键

启动零件类型：重复使用型

复位方式：用专用钥匙复位

指示灯

工作：绿色，工作时闪亮；

延时：红色，系统处于延时启动阶段时点亮；

启动：红色，控制器启动存放灭火气体的钢瓶的电磁阀时点亮；

喷洒：红色，灭火气体开始喷洒时点亮；

自动：黄色，系统处于自动模式时点亮；

手动：绿色，系统处于手动模式时点亮。

线制与气体灭火控制器采用无极性两线制连接

使用环境温度：-10℃～+55℃

相对湿度：≤95%，不凝露

壳体材料和颜色：ABS，红色

重量：0.4kg

防护等级：IP43

安装孔距：60mm

外形尺寸：128mm×133mm×70mm

四、GST-LD-8316H手自动转换装置接线图

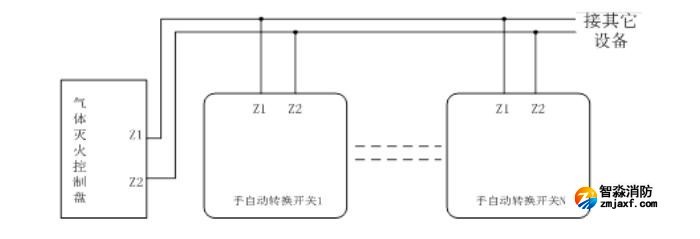

GST-LD-8316H手自动转换装置接线图　

GST-LD-8316H手自动转换装置采用两线制与气体灭火控制器连接，允许最多10个转换装置（如果该回路中还配接有编码型紧急启/停按钮（以下简称按钮），则转换装置和按钮一共最多可以接10只）同时控制同一区域的气体灭火钢瓶，当多只装置连接时其间需采用并联连接，如图所示（图中N≤10）。

五、海湾GST-LD-8316H手自动转换装置使用操作

　　1．使用前应对报警按钮进行编码操作。可利用本公司生产的电子编码器进行现场编码，编码时将编码器与按钮的总线端子Z1、Z2连接，输入“编码号”后，按“写码”键即完成编码工作（具体操作方法详见编码器使用说明书）。编码地址范围为1～242。

　　2．若将转换锁逆时针旋转到“自动”位置并保持至少1秒钟，系统则转为自动模式；若将转换锁顺时针旋转到“手动”位置并保持至少1秒钟，系统则转为手动模式。

　　3．“紧急启动”按键按下时触点闭合，“紧急停止”按键按下时不影响触点状态。

　　4．待接线完成后，对按钮进行测试应正常。

　　5．为避免误操作，“紧急启动”按键和“紧急停止”按键用透明罩进行保护。当发生火警时，翻开透明罩后再按下相应的按键，使用后应及时更换黄色警示销。

　　注：透明罩用黄色警示销固定，当保护罩在紧急情况下被翻开后，警示销将断裂，使用后应及时更换。为避免无关人员非紧急情况下随意翻启保护罩，安全巡查人员应定时检查黄色警示销是否发生断裂。当警示销发生非紧急情况的断裂情况，巡查人员应及时确认原因并更换警示销。保护罩上有明确提示语句标识了警示销的检查位置。
