海湾GST-DJ-N900消防设备电源状态监控器/监控主机

一，功能特点

GST-DJ-N900 消防设备电源状态监控器采用壁挂式安装，可嵌入立柜。单台容量最大 10 回路总计 1280 个监控点，提供联网功能（选配），可连接图显，充分满足单体建筑中的消防设备电源监控的设计要求。

二，技术参数

液晶屏规格：800×480 点，7.0 英寸彩色液晶屏。

控制器容量：最大 10 个总线制回路，每回路128个编码地址点。

触点输出：2A/24VDC 或 1A/125VAC

使用环境：

温度：0℃～＋40℃

相对湿度≤95％，不结露

电源：

主电: 交流 220V (2A)

电压变化范围：+10%～－15%

控制器备电：直流 12V/24Ah 阻燃密封铅酸电池，2 节

功耗：

监视状态最大功耗：基本功耗 30W+单块回路板监控功耗 11W（256 个总线设备）*回路板数

报警状态最大功耗：基本功耗 35W+单块回路板报警功耗 15W（256 个总线设备）*回路板数

外形尺寸：（长×宽×高）：420mm×170mm×710mm

三，外接线端子示意图

GST-DJ-N900消防设备电源状态监控器

Zn-、Zn+（n=1~10）：总线接线端子（无极性）。

OUTn（n=1~2）：继电器输出接线端子。

CANH1、CANL1：CAN 通讯接线端子，注意极性！（选配）

CANH2、CANL2：预留。

网络插座：RS-422图显通讯插座。

四，系统简介

GST-N 系列消防设备电源监控系统主要由消防设备电源状态监控器（以下简称监控器）及不同类型的电压、电压/电流传感器（以下简称传感器）组成。采用先进的两总线技术，传感器的供电由监控器提供，同时完成通讯的功能，简化了工程布线。同时监控器可以通过扩展回路来方便的增加检测传感器数量。如有需要多台监控器的工程，监控器间可以通过 CAN 网络联网，组成一个监视系统。监控器具有图形显示装置接口，可接入 GST 的图形显示装置。

系统组成

海湾GST-DJ-N500消防设备电源状态监控器接线图

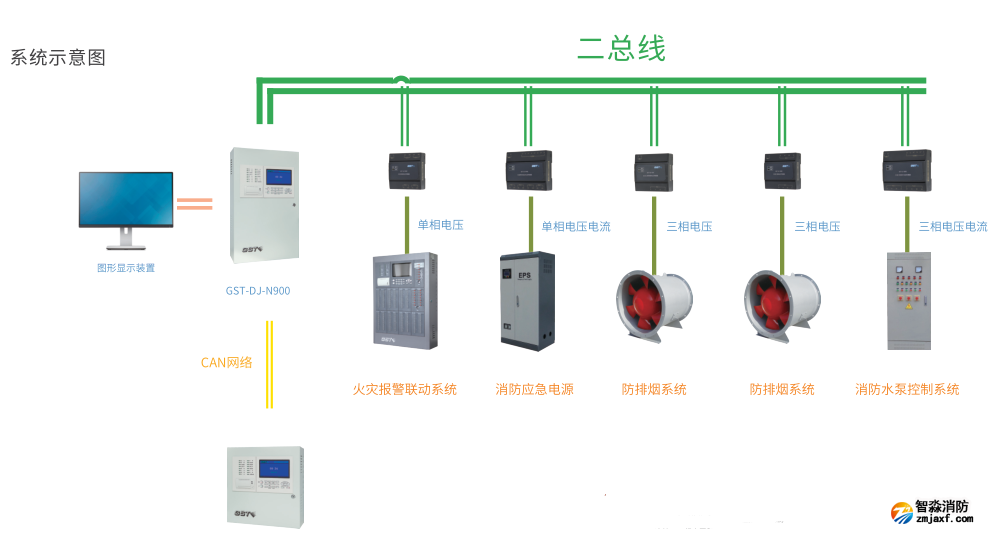

消防设备电源监控系统主要由消防设备电源状态监控器（以下简称监控器）及不同类型的电压、电压/电流传感器（以下简称传感器）等部分或全部设备组成。其系统示意图如下:

设计说明

1)

系统由一台或几台监控器、不同类型的传感器组成，监控不同消防设备的电源工作状态。根据不同消防设备使用的电源及监控要求选择单相电压、单相电压/电流、三相电压和三相电压/电流传感器。

2)

监控器根据监控容量不同分为 GST-DJ-N500 和 GST-DJ-N900 两种型号，监控点在 512 点以下可选用 GST-DJ-N500 型，当监控点大于 512 点小于 1280 点时选用 GST-DJ-N900 型，当监控点大于1280 点时，可使用多台监控器组成联网监控系统，同时需增加选配的 GST-INET-07 联网板。

3)

通讯总线为 24V 无极性二总线，采用阻燃 RVS 双绞线，截面积 1.5mm²（总线设备数量 64 点以下）或 2.5mm²（总线设备数量 64 点以上）。

4)

CAN 网络通讯线采用阻燃 RVSP 屏蔽双绞线，截面积≥1.0mm²，并使屏蔽层接地，图显连接线使用随机配备的图显连接线缆。
