A9058T三江输入输出模块接线图

　　三江A9058T型输入/输出模块可通过接入二线制总线相兼容的消防联动控制器配套使用。采用二总线无极性供电，低功耗设计，无需外接24V电源，动作后通过干接点输出，输入可接其他设备的干接点报警信号。

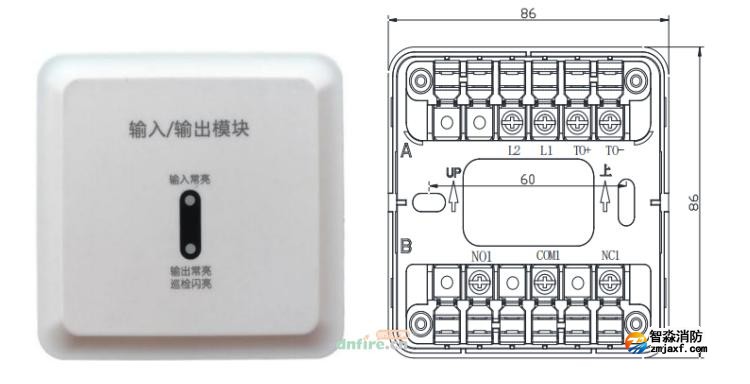

　　A9058T模块应配套使用DZ-9058底座。

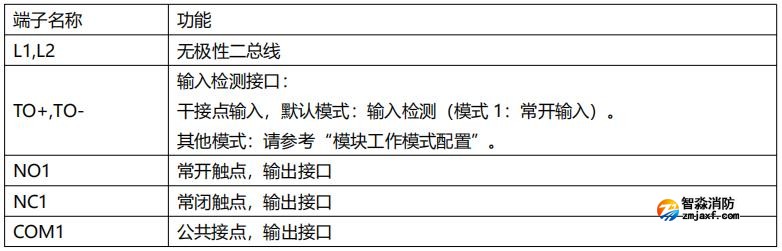

A9058T输入输出模块接线端子说明：

备注：此输入/输出模块工作模式配置必须使用三江电子编码器进行工作模式编码操作。

　　工作模式1：模式1，常开输入

　　工作模式2：模式2，常闭输入

　　工作模式3：模式3，反馈及故障输入

A9058T输入输出模块接线图：

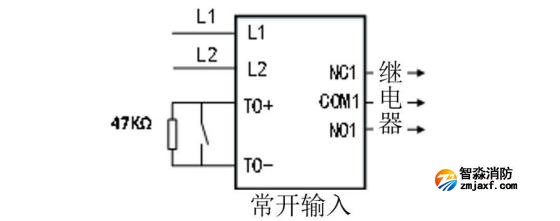

模式1：常开输入检测：47KΩ终端电阻应并接放置在输入线的末端，并尽可能靠近检测设备，如图所示。只有在正确连接的情况下模块可识别输入端子的三种状态：正常、开路和反馈（短路）。

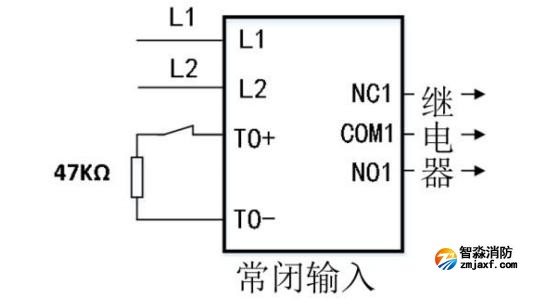

模式2：常闭输入检测：47KΩ终端电阻应串接放置在输入线的末端，并尽可能靠近检测设备，如图所示。只有正确连接模块可识别输入端子的三种状态：正常、短路和反馈（开路）。

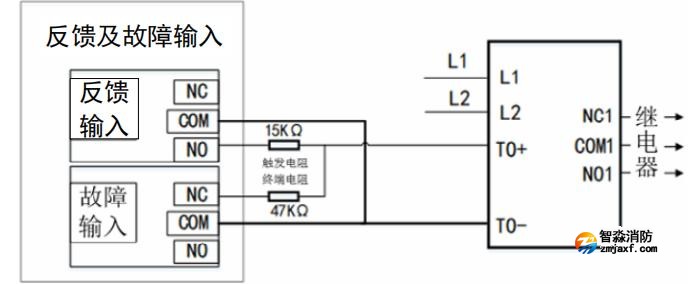

模式3：设备反馈或故障模式：47KΩ终端电阻和15KΩ触发电阻应放置在输入线的末端，并尽可能靠近检测设备，如图所示。只有在正确的情况下连接后，模块可以识别输入端子的四种状态：正常、反馈、故障（包括开路）、短路。接线方法如下图所示。

　　注意：

　　(1)反馈后需要在消防联动控制器上进行手动复位。

　　(2)在模式3下，请在控制面板上将A9058T模块的设备类型设置为“IR探测器”。

　　(3)使用模式3，可监视其他品牌产品，如有反馈或故障时会有干接点输出的设备。
