三江DH-9706/100型剩余电流式电气火灾监控探测器

DH-9706...

一、三江DH-9706/100型剩余电流式电气火灾监控探测器概述

　　三江DH-9706/100型剩余电流式电气火灾监控探测器的设计、制作、检验均符合国家标准：GB 14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器。

　　探测器作为电路漏电流的检测设备，实时监控着供电线路的剩余电流，当供电线路的剩余电流达到设定的报警门限时，立即向电气火灾监控设备发出报警信号，实现漏电报警的功能。

二、三江DH-9706/100型剩余电流式电气火灾监控探测器功能特点

　　1.当被保护线路剩余电流达到报警设定值时，探测器应在30s内发出报警信号；

　　2.探测器报警设定值不应小于100mA，不应大于1000mA，且探测器报警值应在报警设定值的95%～105%之间；

　　3.探测器以无极性二线制总线方式与我公司电气火灾监控设备连接，无需另外供电，安装使用简单方便；

　　4.探测器采用独特的交流检测电路，无需调零，且探测灵敏度高，耗电少，工作稳定可靠；

　　5.内置高档MCU，应用先进的剩余电流采集及火灾判断算法，具备强大的分析、判断能力，实时对漏电流进行监视和报警，极大地提高了整个系统探测火灾隐患的可靠性、实时性、准确性；

　　6.探测器采用电子编码方式，每个探测器都有唯一的地址编码，现场编码简单、方便；

　　7.用LED发光管指示探测器状态：正常时约每12秒闪亮一次绿灯；报警时红色指示灯常亮。

三、三江DH-9706/100型剩余电流式电气火灾监控探测器技术参数

型号 DH-9706/100

名称剩余电流式电气火灾监控探测器

品牌三江

工作电压 DC24V（总线供电）

工作电流监视状态＜0.8mA，报警状态＜1.5mA

主回路额定工作电流值 100A

报警设定值 100mA～1000mA，步长：1mA

线制无极性二线制总线

编码电子编码，编码范围：1～324

使用环境温度 -10℃～40℃

相对湿度 ≤93%（40℃±2℃无凝露）

外壳材料红色ABS

外壳防护等级 IP30

重量约211g

过线孔径 φ45mm

外形尺寸 108mm×98mm×32mm

执行标准 GB 14287.2-2014

四、三江DH-9706/100型剩余电流式电气火灾监控探测器安装说明

　　（1）探测器的安装步骤：将安装螺钉（Ф5mm）穿过安装孔用螺钉将探测器固定在配电箱底板上；将保护回路的火线、零线同时穿过剩余电流互感器后再连接到用电设备；连接探测器与电气火灾监控设备信号总线。

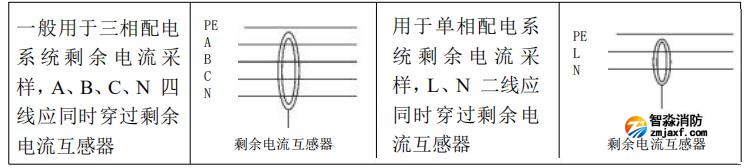

　　（2）在配电系统中的安装示意图：

DH-9706/100型剩余电流式电气火灾监控探测器安装说明

　　（3）探测器接线端子L1、L2分别与电气火灾监控设备的总线L1、L2相连接，不分极性。

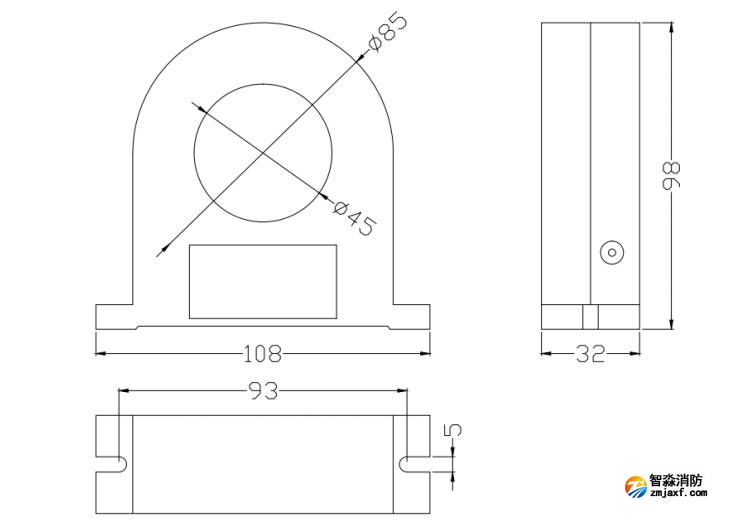

五、三江DH-9706/100型剩余电流式电气火灾监控探测器外形尺寸

DH-9706/100型剩余电流式电气火灾监控探测器
