三江KZJ-656L无线输入/输出模块

KZJ-656...

一、三江KZJ-656L无线输入/输出模块概述

　　三江KZJ-656L型无线输入/输出模块是一款内置无线通讯模块的输入/输出模块。它能够对消防联动设备进行输出控制（如排烟阀、送风阀、防火阀等），并可接收联动设备的反馈信号，判断被联动设备是否正常工作，通过无线通讯向控制器上报火警信号。KZJ-656L模块使用1节DC3V锂锰电池供电，耗电低微，且具有电池电压检测电路，当供电电池的电压低于2.75V时，向控制器上报低电压故障。

二、三江KZJ-656L无线输入/输出模块的特点

　　输入/输出方式:常开检线输入、无源常开输出(继电器触点容量2A 30VDC)；

　　插接端子与电路板使用焊接的方式接触，可靠性极强，绝大多数竞品均使用金属弹片弹压式接触方式，容易因氧化、生锈等造成接触不良；

　　电路板全浸蜡工艺，具有高度防潮防腐性能；

　　模块能够对消防联动设备进行输出控制(如排烟阀、送风阀、防火阀等)，并可接收联动设备的反馈信号，判断被联动设备是否正常工作；

　　模块使用1节DC3V锂锰电池供电，耗电低微，且具有电池电压检测电路，当供电电池的电压低于2.8V时，向控制器上报低电压故障。

三、三江KZJ-656L无线输入/输出模块的技术参数

额定工作电压 DC3V

监视平均电流 <10μA

报警平均电流 <60mA

发射功率 ≤17dBm

最大通讯距离 1000m

接受灵敏度 -126dBm

使用频率 470MHz-510MHz

状态指示红绿黄三色指示灯

外形尺寸直径86*86*41（mm）

壳体材料、颜色 ABS白色

使用环境温度-10℃～+50℃，相对湿度:≤95%(40℃±2℃无凝露)

执行标准 GB 16806-2006 GA1151-2014

输入/输出方式常开检线输入，无源常开输出（继电器触电容量2A 30VDC）

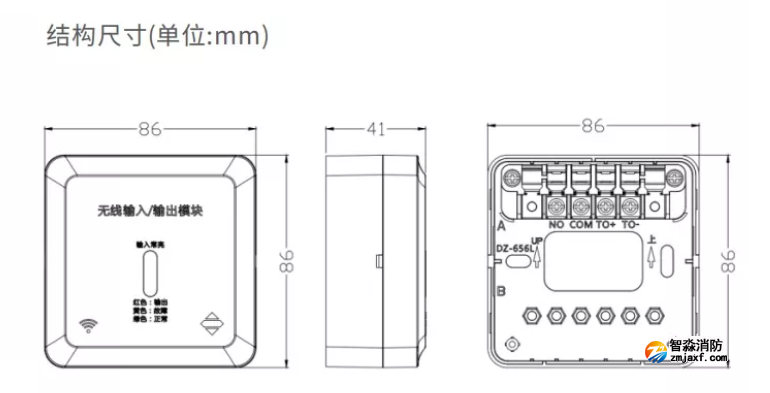

四、三江KZJ-656L无线输入/输出模块的结构尺寸

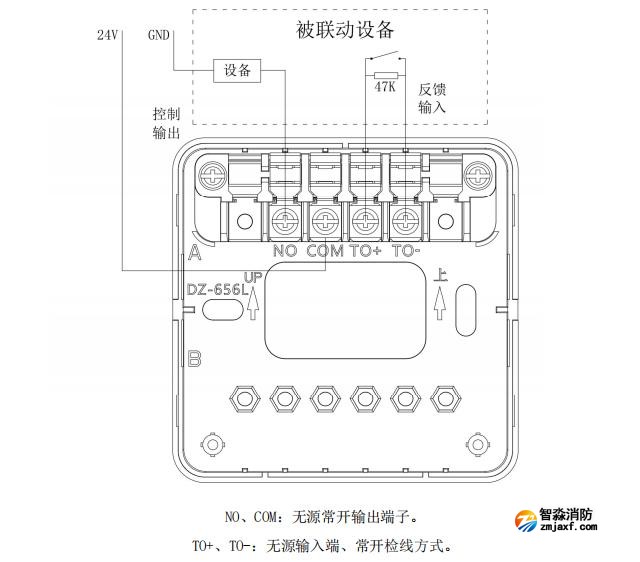

五、三江KZJ-656L无线输入/输出模块接线图

KZJ-656L无线输入/输出模块接线图

六、三江KZJ-656L无线输入/输出模块调试方法

　　调试阶段，模块需将自身信息如生产类型、物理地址等录入控制器。按下调试键，绿色指示灯闪烁3次进入网操作；连续按下调试键2次后，再长按调试键3秒以上，绿色指示灯闪烁6次解除入网（详细方法见控制器使用说明书），登陆正常后，模块处于巡检状态，绿色指示灯约6分钟闪烁一次。通过控制器发送启动信号，经由模块传送给所连接的联动设备，模块输出指示灯红灯常亮。联动设备动作后给出反馈信号，模块收到反馈信号后输入指示灯红灯常亮。当控制器撤消启动命令后，模块输出指示灯红灯熄灭，当被联动设备撤消动作后，模块输入指示灯红灯熄灭，模块上报正常信息给控制器；如上述情况均正常，则说明模块工作正常。

七、三江KZJ-656L无线输入/输出模块使用注意事项

　　1.正常环境下，电池使用寿命可达到五年左右，但高温高湿等恶劣环境将缩短使用时间；

　　2.当模块报电池欠压故障时请及时更换相同型号电池；

　　3.模块应在系统调试前才可安装，在安装前应妥善保管并应采取相应的防尘、防潮、防腐蚀措施；

　　4.在遇到真实火灾之后，建议更换新电池。

　　5.确保模块与无线火灾报警控制器配套使用。
