青鸟JBF5141C输入/输出模块

JBF5141...

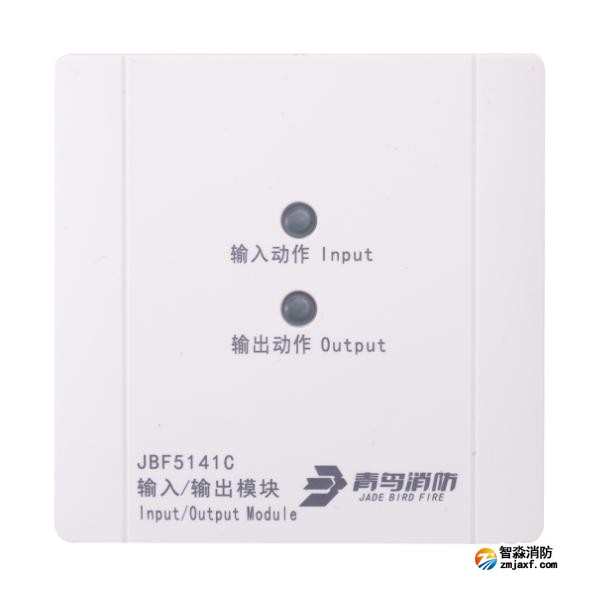

一、JBF5141C输入/输出模块概述

　　JBF5141C输入/输出模块是青鸟消防股份有限公司开发的可实现输入检测，多种方式输出的控制模块。该模块主要用于消防联动控制系统。控制联动设备动作并接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。在使用过程中消防联动控制器发出命令，通过输入/输出模块启动或停止与该模块连接的（如防火卷帘门、送风阀、排烟阀等）外部设备，同时监测外部设备工作状态。

二、JBF5141C输入/输出模块工作原理

　　模块内嵌微处理器，微处理器实现与火灾报警控制器（联动型）通讯、输出控制、输入信号状态判断、输入和输出线路故障检测、状态指示灯控制。模块占用一个编码地址，编址范围与协议相关，11S协议编址范围1-200，62S协议编址范围1-252。模块接收火灾报警控制器（联动型）的启动命令，输出继电器动作并点亮对应的“输出动作”指示灯；在接收到外接设备传来的应答信号后，将信息传送到火灾报警控制器（联动型）并点亮“输入动作”指示灯。

三、JBF5141C输入/输出模块功能特点

　　内置微处理器。

　　采用SMT表面贴装工艺。

　　具有一组无源继电器输出触点。

　　通信采用二总线技术，无极性要求。

　　施工中应使用双绞线，导线截面积不小于1.0mm2。

　　回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。

　　电子编码方式，可通过专用电子编码器编址。

　　本模块采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。

　　具备状态监测和多种故障检测功能。

四、JBF5141C输入/输出模块接线图

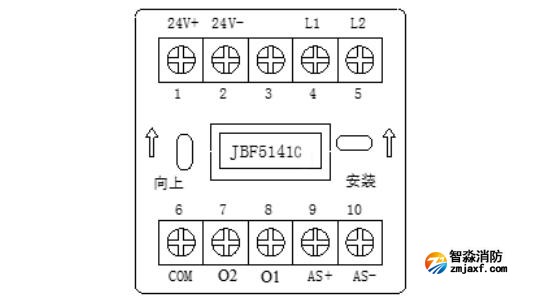

JBF5141C输入/输出模块接线端子图

　　L1（端子4）、L2（端子5）：接回路总线，无极性，有总线信号接入模块即可正常工作。

　　24V+（端子1）、24V-（端子2）：接24V电源，实现24V电压检测和线路检测功能设计。

　　AS+（端子9）、AS-（端子10）：接应答（无源触点）。必须并联10KΩ终端电阻。

　　COM（端子6）是继电器触点公共端，O2（端子7）是常闭触点，O1（端子8）是常开触点。

JBF5141C有源输出接线图：

　　O2（端子7）O1（端子8）为有源输出接线端子，在被控设备终端并联10KΩ电阻，用于检线功能；O2（端子7）输出正向串接二极管到被控设备电源正端，O1（端子8）输出接被控设备负端。模块启动后O2（端子7）输出电源正，O1（端子8）输出电源负。

　　24V+（端子1）接24V供电电源正，24V-（端子2）接24V供电电源负，提供被控设备供电电源。具体接线见下图。

JBF5141C有源输出接线图

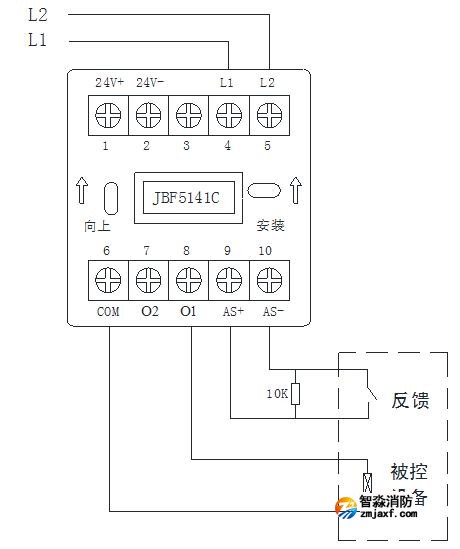

JBF5141C无源输出接线图：

　　该模块提供纯继电器触点输出功能，具有独立物理常开和常闭触点输出功能，COM（端子6）是继电器触点公共端，O2（端子7）是常闭触点，O1（端子8）是常开触点，模块启动后常闭触点断开，常开触点闭合，可用该触点实现无源和有源接电的单独控制。

JBF5141C无源输出接线图
