一、青鸟JB-TG-JBF-11SF火灾报警控制器性能特点

　　青鸟消防研发全新的JBF-11SF系列火灾报警控制器(联动型)，完全满足GB50116-2013《火灾自动报警系统设计规范》的要求，系统具有很强的配套能力；可以配接本公司的气体灭火控制器、防火门系统、电气火灾监控系统、消防控制室图形显示装置等多种配套设备。

　　按国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》设计的两总线火灾报警及联动控制器。

　　采用高分辨率7英寸真彩液晶屏，中英文界面切换，菜单显示直观，良好的人机界面。

　　探测曲线屏幕动态显示，可随时查看每个探测点的火灾参数变化。

　　控制器系统手自动状态受机械锁控制，高度保护系统运行，防止按键人为误操作引起的系统误动作。

　　系统多级权限管理，各级高强度密码保护。

　　控制器具备一键查询系统设备功能，一键启动系统声光功能；操作便捷，紧急快速通报。

　　快速检查回路板设备的在线状态，能方便快捷查询多条回路的设备运行状况。

　　控制器可快速对故障回路进行屏蔽；并进行登记及解除操作。

　　现场联动逻辑编程技术，可实现控制器的在线和离线编程。

　　联网方式下可完成跨控制器联动、设置灭火自动方式、其它联网控制器自动允许等功能，系统组成灵活，结构更合理。

　　历史信息保存数量可达7万条，查询方便，并可根据需要按时间或类别进行打印。

　　分布式智能探测报警，探测灵敏度可由控制器调整，自动适应环境变化使火灾报警可靠性大大提高。

　　控制器采用积木式组装结构，回路板插卡式设计，方便系统维护。单台控制器16个总线回路，容量3200点；每回路负载容量200点，且支持报警点及联动点混编；多线控制盘20块、160路专线；总线联动盘9块、810个联动点按键；最多可接1024台液晶楼层显示器，单回路数码楼层显示器15台。

　　控制器可通过CAN总线可构成对等的无主从网络系统，最大网络节点99台控制器，组成超大型火灾自动报警系统，满足不同项目的需求。

　　可方便接入消防控制室图形显示系统，进行多层次、多画面显示各报警区域或防火分区中的建筑平面，可对各平面中的探测报警及设备动作点进行显示。

　　控制器系统软件平台具有自诊断、自纠错、自恢复功能，保障系统运行可靠性。

　　控制器具有CAN、RS232、RJ45、USB等多种通讯/数据接口，通过接口卡可实现MODBUS等多种协议输出。

　　JBF-11SF系列火灾报警控制器具备超强兼容性能，可兼容我司全系列火灾自动报警系统现场设备。

二、青鸟JB-TG-JBF-11SF火灾报警控制器技术参数

型号	JB-TG-JBF-11SF
名称	火灾报警控制器
品牌	青鸟消防
供电主电	AC220V +10% -15% 50Hz
巡检周期	≤3秒
备电	DC24V 12V/24Ah×2
工作温度	-10~+50℃
贮存温度	-20~+50℃
相对湿度	≤95%(40±2℃)
系统容量	最大16个回路、160个路专线回路、810个总线按键
火警继电器	1个无源输出，触点容量DC30V/2A
故障继电器	1个无源输出，触点容量DC30V/2A
通讯接口	1×RS232、1×RJ45、1×USB、1×CAN
线制	总线制
外型尺寸	1770高×550宽×480厚mm

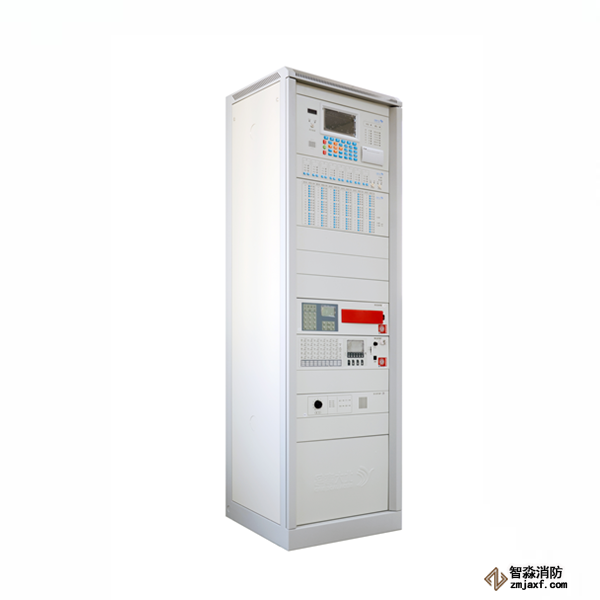

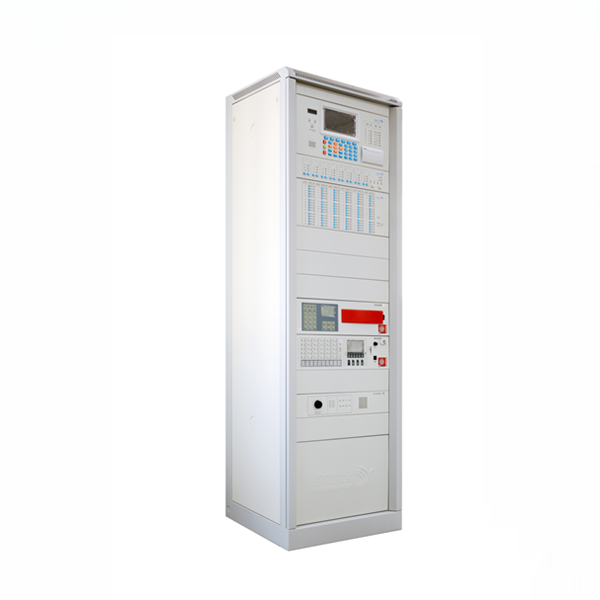

三、青鸟JB-TG-JBF-11SF火灾报警控制器结构及尺寸

JB-TG-JBF-11SF火灾报警控制器结构及尺寸

　　JB-TG-JBF-11SF火灾报警控制器采用立柜式安装结构，前面板有效安装空间30U。

　　JB-TG-JBF-11SF自带一台DC24V双路隔离电源及备用电池，其中DC24V/10A输出1为系统电源，供主机内板卡使用；DC24V/10A输出2为联动电源，供现场联动设备使用。
