TPI/SUMMIT 烟气分析仪(评估设备专用)

1 .导言
2 .一般概况
3 .仪表概述
3.1前视
3.2后视
3.3侧视
3.4顶视图
4 .开关机
4.1开机
4.2关闭
4.4启动背光
5.燃烧分析
5.1概述
5.2程序
5.3燃烧显示器
5.4典型测试地点
5.5典型的测试结果
6.功能选择
6.1功能1 -温度计
6.4功能2 -日期/时间
6.5功能3 -燃烧分析
7 .保存数据
8 .回顾资料
9 .打印数据
附录A规格
附录B校准与维修
附录C保证
附录D安装可选a773过滤器
附录E错误代码及故障排除
附录F CO报警/自动断电
附录G手动初始化传感器

1 。导言
感谢您购买本品牌产品。TPI708烟气分析仪是一个最先进的，易于使用的分析仪，不仅显示和计算所需的读数，也包括其他大部分的燃烧测量。
2 。一般概况
TPI708燃烧分析仪使用电化学传感器。这个传感器技术为燃烧试验提供了最长的持久性，最准确和最可靠的手段。在您的分析仪中的传感器将需要定期更换，校准建议每年一次。
电化学传感器始终是激活状态。而不在乎仪表是否关机，计算传感器寿命以此为据。传感器保证期为2年。此保证并不包括滥用该分析仪而导致的传感器损坏。
你应该保持您的708电池电力充足，使传感器有足够电力。
以下指南将有助于防止损害到您的传感器：
始终使用迷你泵过滤器时来测试烟道气体。
总是定期检查和更换小泵过滤器。务必正确安装线过滤器，定期检查线过滤器需要时更换。
测量前总是清除线过滤器中的冷凝水。
在测试烧油的设备时，始终使用可选的机油滤清器（P/N a773）。
为保护探头，不要测试超出仪表量程的设备
保持过滤器清洁，必要时更换。
这本手册将引导您使用TPI708的各种功能 ，这将给你多年的可靠的服务。
您的TPI708烟气分析仪具有下列标准配件：
•TPI708文书
•橡胶防尘套（ a765 ）
•软携带箱（ a768 ）
•烟气取样探头（ a770 ）
•线过滤器安装有烟道探针（ a762 ）
•温度探头（ gk11m ）
•迷你泵保护过滤器组件和备件过滤器（ a763 ）
•排气spigot （可拆下） （ a764 ）
•指导手册
（ ）表示零件编号
您的TPI708烟气分析仪有以下可供选择的配件：
•红外线打印机（ a740 ）
•备件线过滤器（ a762f一套有5个过滤器）
3 .仪表概述

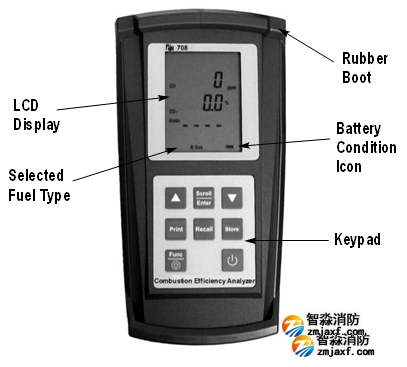

3.1前视

橡胶护套：保护仪表意外损坏
显示：大型三参数背光LCD显示屏
电池状况图标：显示电池状态。
键盘：选择所有可用的功能
选定的燃料类型： N GAS天然气，LPG液化石油气，LIGHT OIL轻油，HEAVY OI重油，OPT 1
（烟煤）， OPT 2（无烟煤），OPT 3（焦煤），OPT 4（丁烷），OPT 5（木材），OPT 6（蔗渣）
向上按键
向下按键
进入及滚动键
打印键
调出存贮数据
存贮键
功能键
开/关机键
3.2后视

Sample Inlet Port:样本进气道：连接气体取样探头（见 3.4 ＆ 5.2 ）
Sample Inlet Port:连接迷你泵保护过滤器（见3.4 ＆ 6.2 ）
Calibration and Information Label: 校准和信息标签：显示校准信息和
显示序号
Battery Compartment: 电池盒：装载“ AA ”电池

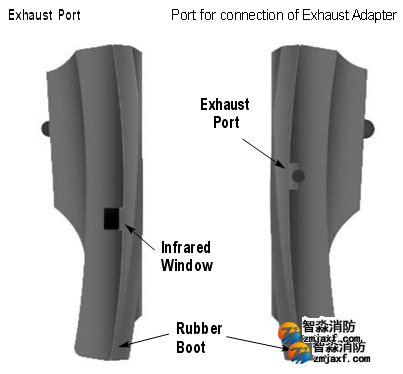

3.3侧视

Infrared Window：红外窗口发送存储数据到红外打印机
（见9 ）
Rubber Boot：橡胶护套保护仪表免意外损坏

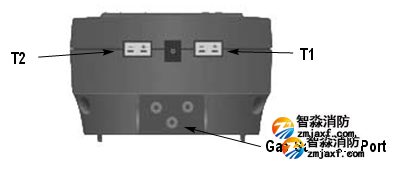

3.4顶视图

T1 Socket：连接烟道探针上的热电偶插头（见5.2 ）
连接任何' k '型热电偶插头(见6.1)

T2 Socket：连接任何' k '型热电偶探头（见5.2 ＆ 6.1 ）
Gas Sampling Port：连接气体取样探头（见5.2 ）

4 .开关机
4.1开机
切记，开机前请确保小泵保护过滤器组件、温度取样探头、线过滤器或油管未连接到气体样本
取样口（见2.2或2.4 ）
按住电源键708将开始30秒倒数'清除' PURGE会被显示： 仪器必须被置于一个空气清新环境作30秒的清除工作，并将自动设置一氧化碳水平为0和氧气浓度20.9 ％ 。
确保过滤器的清洁及干燥，肮脏或过湿的过滤器，会导致丧失取样的流速且'Lo FLO'将显示通知你过滤器故障，应更换过滤器。
在30秒清除时间的后20秒内，用户可以通过按按键翻阅以下燃料：天然气，液化石油气，轻油，重油， o pt1：烟煤，选择2 ：无烟煤，选择3 ：焦炭，选择4 ：丁烷，选择5 ：木材（干） ，选择6 ：蔗渣
当燃料选定后释放该键，屏幕显示的燃料类型将被选定。
倒数三十秒过后，仪器已准备好采集烟气，温度，压力或泄漏检测读数，首先出现的是燃烧显示屏幕1。
如果10分钟内没有按键被压下同时CO浓度又低于15ppm，该708将自动切断电源。这个功能可以被禁用见附录F 。
Scroll/Enter键可以使您浏览燃烧的各个屏幕
Func功能键用于选择708的功能模式，让您可以设定708作为一个燃烧分析仪，压力表，温度计，或可燃检漏仪。此外，该功能键可用来访问日期/和时间显示。有关功能键的更多信息见第6条，
注意：当选择油作为燃料，一定要使用可选的机油滤清器（ a773 ）否则读值有可能不稳定。见附录E的安装说明。
4.2关机
切记，关闭前仪表返回到一个空气清新的环境，并让一氧化碳水平返回到低于15ppm和氧气水平返回到20.9 ％ （ ± 0.3 ％ ）按下电源键关机。注意：您试图关机时如co的浓度大于15ppm ，仪器仍不会关机并会听到很短的蜂鸣。CO必须低于15ppm才可关机。
该仪器具有10分钟后自动关闭功能，如果CO高于15ppm的话， 10分钟自动关机倒计时将不会开始，CO已经低于15ppm。
4.4启动背光
显示器背光可以在任何时候按住功能键约2秒启动。约20秒后背光会自动关闭，以延长电池寿命。
5 。燃烧分析
5.1概述
测试一氧化碳，氧气，温度和烟道对加热设备的整体安全和效率是非常重要的。遵循下列准则
并说明为你的燃烧测试提供一个基本的介绍。TPI始终建议您与所测设备的制造商联系，获取装置的特定信息，并遵照测试维修程序和安全指引
一般来说，对于大多数应用烟气采样，应避免使室内空气进入系统。这可以防止室内空气与烟道气体混合，这样会导致试验样品被稀释。
为了确保准确和一致的燃烧试验，采样和测温要在同一位置进行。这对TPI708来说是很容易的，因为温度传感器是与采样探针集成在一起。
采样之前，测试设备应该已开机并已运行。把烟气探头放在测试区而设备未开机，由于设备开机时具有较高的初始浓度，可能会导致传感器过饱和。如果发生这种情况，让您的708分析器，在清新的空气进行清除，直至一氧化碳水平回到0 ppm和氧气水平回到20.9 ％ 。这可能需要一个多小时，视乎传感器的饱和程度。
注意：当选择油作为燃料，一定要使用可选的机油滤清器（ a773 ）否则读值有可能不稳定。见附录E的安装说明。

5.2步骤
按4.1节步骤将708开机。任何时候只需按Func/Backlight 键2秒就可以点亮背光。20秒之后自动熄灭。确保已经连接了mini泵保护过滤器和在线过滤器组件到708取样口(参见 3.2 或 3.4)，“K”型热电偶接到T1端口。GK11M环境温度探头连接到T2、
警告：当读取读数时直线过滤器应垂直悬挂，特别是有水出现时。否则会损坏仪器。
警告：K型热电偶插入插口只有一种方向（见2.4）,正负极性插反且又用力的话将会损坏仪表。
3 。插入烟道探头到测试的位置。探针尖端应在烟道或排气管流中间。参考图1-3的测试位置， 1至3为典型的测试地点。
4．以下为各种燃烧分析屏幕，可用Scroll/Enter浏览
5.3 屏幕显示
屏幕1
• 以ppm显示CO浓度
• 以%显示算出的CO2 值
• 显示算出的CO/ CO2（比值）
• 警告：当CO浓度超过2,000ppm时仪表将会发出一系列的报警声，提示有高浓度的CO出现，此时探头须马上与仪表断开，并将仪表放回到洁净的空气环境，此举是为保护仪表内部的探头。
屏幕2
•  以%显示O2 值
•  以%显示算出的过量空气值（X Air）
•  以%显示算出的效率（Eff）值
•  按向上按键可切换总效率和纯效率
屏幕3
以ppm显示CO
以%显示O2 值
屏幕4
显示CO
屏幕5
• 以℃显示通道1（ch1）的温度
• 以℃显示通道2（ch2）的温度
• 以℃显示通道1，通道2之间的温差
• 如果没有K型热电偶连到温度插口屏幕将显示“oPEn”
5.在燃烧试验过程中您可以保存，打印和发送数据到计算机。
见第7-11 。储蓄或打印之前使读数稳定。
6.测试完成后，烟道探针从测试的位置取出，并让分析仪在一个清新的空气环境清洁。关闭仪表请参见第4.2节。

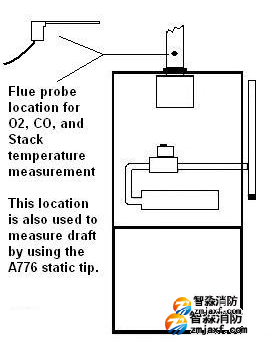

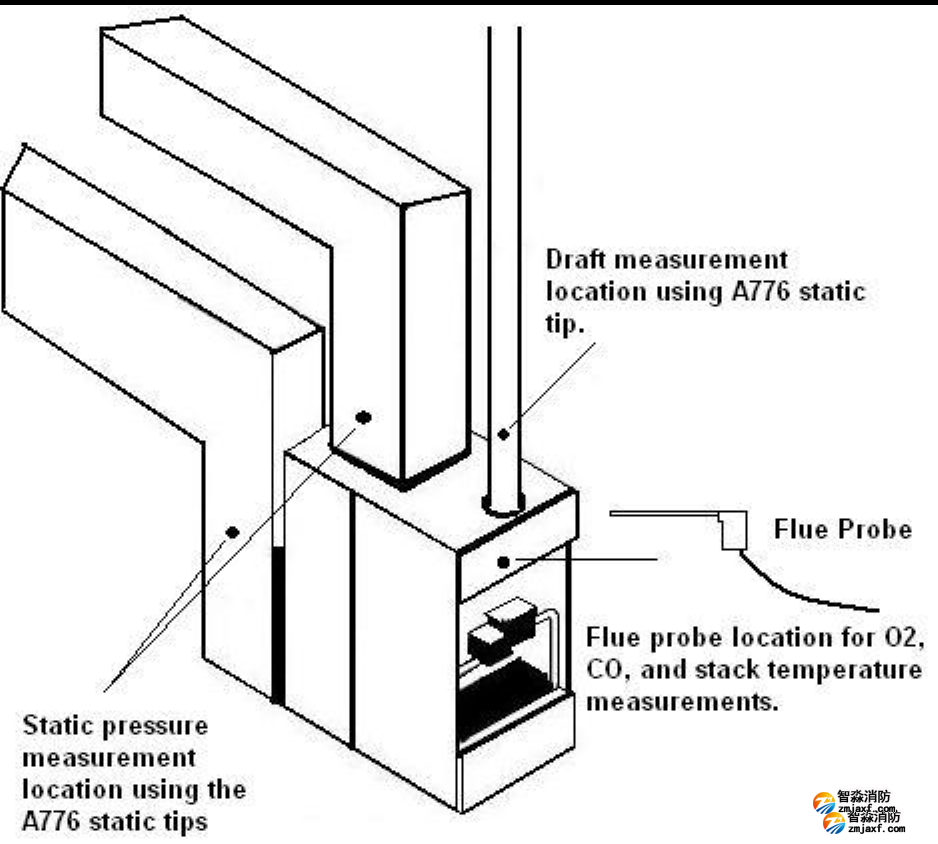

5.4典型测试位置
风机燃气锅炉/炉

冷凝式锅炉/炉

大气强迫空气炉

5.5典型的测试结果
视乎有关装备，实际测试结果有所不同。TPI建议您请与测试设备的制造商联系，以确定具体的可以接受的结果。
电力燃烧器（燃气）


电力燃烧器（燃油）


燃气燃烧器（大气/鼓风）


6．功能选择
按下功能键，可接触到不同的功能，现有的功能是：燃烧分析仪，温度计，压力表，和日期/时间显示。
读取温度
请确保已将K型热电偶连接到T1，T2（见下图）
连接温度探头须注意+/-极性，方向不对将会损毁探头和仪表
此功能下泵将停止工作
• 以℃或℉显示通道1（ch1）的温度
• 以℃或℉显示通道2（ch2）的温度
• 按向上键头将在℃，℉之间转换
• 以℃或℉显示通道1，通道2之间的温差
• 按Scroll/Enter键将打开或关闭温差功能
• 如果没有K型热电偶连到温度插口屏幕将显示“oPEn”
日期/时间
时间，日期，年份可按如下方式转变
显示当前时间，日期，年份
1. 按一下Scroll/Enter键可改变时间，日期，年份。
2. 按向上按键增加分钟数
3. 按向下按键减小分钟数
4. 按Scroll/Ente确定所选分钟数并可转道小时功能
5. 重复步骤2到4进而改变小时、日期、月份、、年份
6. 当年份确认后仪表返回到正常状态
重复按下功能键返回燃烧分析模式和默认显示（燃烧显示1 ）
•燃烧显示1 （默认启动显示器）
•一氧化碳（ CO ）以PPM显示
•计算出的二氧化碳（ CO2 ）的数字，以百分比（ ％ ）显示
•计出算出的co/co2 （比）的数字
7．保存数据
1. 按一下Store/Logger键屏幕顶端将显示“SA”，并且本地存储位置（0-9）将闪烁。
用上下按键选择存储位置
2. 按一下Scroll/Enter按键，你所选择的位置号将停止闪烁，3秒后仪表返回到先前的状态。
保存的数据可以在屏幕浏览，也可打印到打印机。保存后，所在地址的先前数据将被覆盖。
浏览数据
1. 按下Recall键，“stor”将会闪烁。
2. 按一下Scroll/Enter键，“SA”将显示，位置号（0-9）将闪烁，用上下键选择存储资料的位置号。
3. 所选位置资料的时间日期将在屏幕上闪烁，该位置上的其余资料可通过上下键选择。
4. 按一下Scroll/Enter键，“End”显示，“Yes”闪烁。
5. 按一下Scroll/Enter键退出。
或
6. 用上下键选择“End”显示的时候“No”闪烁。
7. 按一下Scroll/Enter键选择另一个想要浏览的存储位置，重复步骤2-4。
打印数据
1．按Print键，“Print&IR”将显示在第一行“Stor”闪烁，同时“REAL”出现。用向上键可选择打印已存储的数据（“stor”闪烁），或选择打印当前的实时数据（使“REAL”闪烁）
再按一下Scroll/Enter键，“addr SA”将在屏幕出现，0-9的数字会闪烁
2．用上下键选择要打印的位置号
再按一下Scroll/Enter键，“Print，Wait，Send&IR”及“out”符号将会显示
警告：要操作正确，须保证仪表的红外窗口与打印机红外窗口之间的完全清洁具有良好可视性。
当所有存储数据传到打印机后“End”符号显示，“Yes”将闪烁。
3. 按一下Scroll/Enter键退出。
或继续打印
4. 用上下键选择“End”显示同时“No”闪烁。
5. 按一下Scroll/Enter键选择另一个想要打印的存储位置，重复步骤2-4。
附表A：
规格


烟气温度探头


气体测量


附录B：校准及客服
本仪器每12个月校准1次
以下是仪表消耗部件
直线过滤元件可用户更换    A762
泄漏检测器微型过滤元件可用户更换A763
氧气传感器厂方更换        A761
一氧化碳传感器厂方更换    A760
以下为仪表配件：
烟道温度探头W/K型       标准   A742
K型温度探棒              标准   GK11M
直线过滤器完整            标准   A762
迷你型泵保护过滤器组件    标准   A763
橡胶护套                  标准   A765
红外接口打印机            选购   A740
软携带包                  标准   A768
排气接头                  标准   A764
电脑软件                  选购   A769
红外RS－232C适配器      选购   A767
附录c：安装可选的A773机油滤清器

当测试燃油型设备的燃烧分析时，安装A773机油滤清器可保证读数稳定，


TPI708 Service Manual
708开机时进行一系列的传感器检测，以确保工作正常，708必须在洁净空气环境下开机。如果在开机时传感器工作不正常或没有正确归零，显示屏将显示错误信息
“INLT CO ERR”表示CO传感器故障或归零错误
“INLT O2 ERR”表示O2传感器故障或归零错误
“FLO ERR”表示传感器没有有效气流流过
 本手册帮助来判断究竟是归零错误还是探头需更换
为进行故障判断，需进入现场校准菜单,此菜单中可进行手动调零及探头校准，

所有步骤均假定708已经开机并处于洁净空气环境中
除非特别说明，按键时所有按键均只按一下。
“Scrol”键：用于输入和选择功能
“Func”键：用于经过或跳过功能
“▲”  键：用于菜单中切换
“▼”  键：用于菜单中切换

屏幕显示“INLT CO ERR”
导致错误原因
1. CO传感器归零错误
2. CO传感器需更换
按以下步骤手动归零，如仍然出错则需更换探头
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“AIR”符号显示于屏幕，如果没有请用▲▼键来选择
4) 按Scroll键
5) 按Func键
6) 再按Func键
7) 按Scroll键
8) 等待倒计时
9) 按Scroll键
10) 再按Scroll键
11) 按Func键
12) 再按Func键
13) 确保此时“STOP”符号显示出来，如无则用▲▼键来选择
14) 按Scroll键 结束
仪表重新开机可清除错误信息，如仍然出错则需更换探头

屏幕显示“INLT O2 ERR”
导致错误原因
1. O2传感器归零错误
2. O2传感器需更换
按以下步骤手动归零，如仍然出错则需更换探头
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“AIR”符号显示于屏幕，如果没有请用▲▼键来选择
4) 按Scroll键
5) 按Func键
6) 按Func键
7) 按Func键
8) 按Scroll键
9) 等待倒计时
10) 按Scroll键
11) 再按Scroll键
12) 按Func键，确保此时“STOP”符号显示出来，如无则用▲▼键来选择
13) 按Scroll键结束
仪表重新开机可清除错误信息，如仍然出错则需更换探头
屏幕显示“FLO ERR”
导致错误原因
1.直线颗粒过滤器须更换
2．取样管打结或阻塞
3．708内部温度低于10℃，解决方法是加热
4．内部抽气泵故障，须送厂维修

以下步骤可重置气流模块设定，仅在尝试其它方法均无效的情况下使用，并且确保708内部温度高于10℃
30分钟。
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“AIR”符号显示于屏幕，如果没有请用▲▼键来选择
4) 按Scroll键
5) 再按Scroll键
6) 等待倒计时
7) 按Scroll键
8) 再按Scroll键，用手指堵住仪表气体取样孔
9) 等待“n”转变为“y”后再执行下一步
10) 按Scroll键
11) 再按Scroll键
12) 按Func键
13) 再按Func键
14) 按Func键
15) 确保此时“STOP”符号显示出来，如无则用▲▼键来选择
16) 按Scroll键结束

仪表重新开机可清除错误信息，如仍然出错则需更换抽气泵
警告：进行CO校准需在通风环境进行，CO无色无味会严重损害人体健康甚至造成死亡。

校准
确保使用适当设备进行如下校准，正确的气体和气流是保证正确校准的重要因素，否则会导致校准错误
所需气体：校准CO：100PPMCO±25ppm空气
          校准CO及O2: 100PPMCO±25ppm氮气
所需气体：调整器或相应的气体解调器流速为0.6LPM（升/分钟）

CO校准：
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“GAS”符号显示于屏幕，如果没有请用▲▼键来选择
4) 按Scroll键，如果没有100PPM标准气体，则按实际使用的气体浓度校准，如使用的是105PPM气体则用▲▼键在屏幕上输入105。
5) 按Scroll键，此时已应用了CO浓度
6) 等待倒计数
7) 按Scroll键
8) 再按Scroll键
9) 按Func键，确保此时“STOP”符号显示出来，如无则用▲▼键来选择
10) 按Scroll键结束

仪表重新开机可清除错误信息，如仍然出错则需更换探头

CO及O2校准
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“GAS”符号显示于屏幕，如果没有请用▲▼键来选择
4) 按Scroll键，如果没有100PPM标准气体，则按实际使用的气体浓度校准，如使用的是105PPM气体则用▲▼键在屏幕上输入105。
5) 按Scroll键，此时已应用了CO浓度
6) 等待倒计数
7) 按Scroll键
8) 再按Scroll键
9) 如果没有0.3%O2，则需按实际浓度值输入，如使用的是3%O2，则用▲▼键在屏幕上输入3.0%
10) 按Scroll键，气体浓度已应用
11) 等待倒计数
12) 按Scroll键
13) 按Scroll键
14) 确保此时“STOP”符号显示出来，如无则用▲▼键来选择
15) 按Scroll键结束
仪表重新开机可清除错误信息，如仍然出错则需更换探头
